1.概述

        IBMS系统集成管理平台在原有视频监控、门禁系统、 消防报警、BA 等子系统基础上新增加的数据库及软件,通过集成网络与原有各个机电控制系统的子系统控制中心(服务器)完成数据交换,从而实现通过IBMS系统集成管理平台对各个子系统的进行监控。

2.软件架构

       IBMS系统集成管理平台应完全遵循最先进的、展望可预期的、将来也不会过时、落后软件技术;系统提供了B/S和C/S两种方式,B/S和C/S具有同样的集中监控界面。

      其软件架构如下:

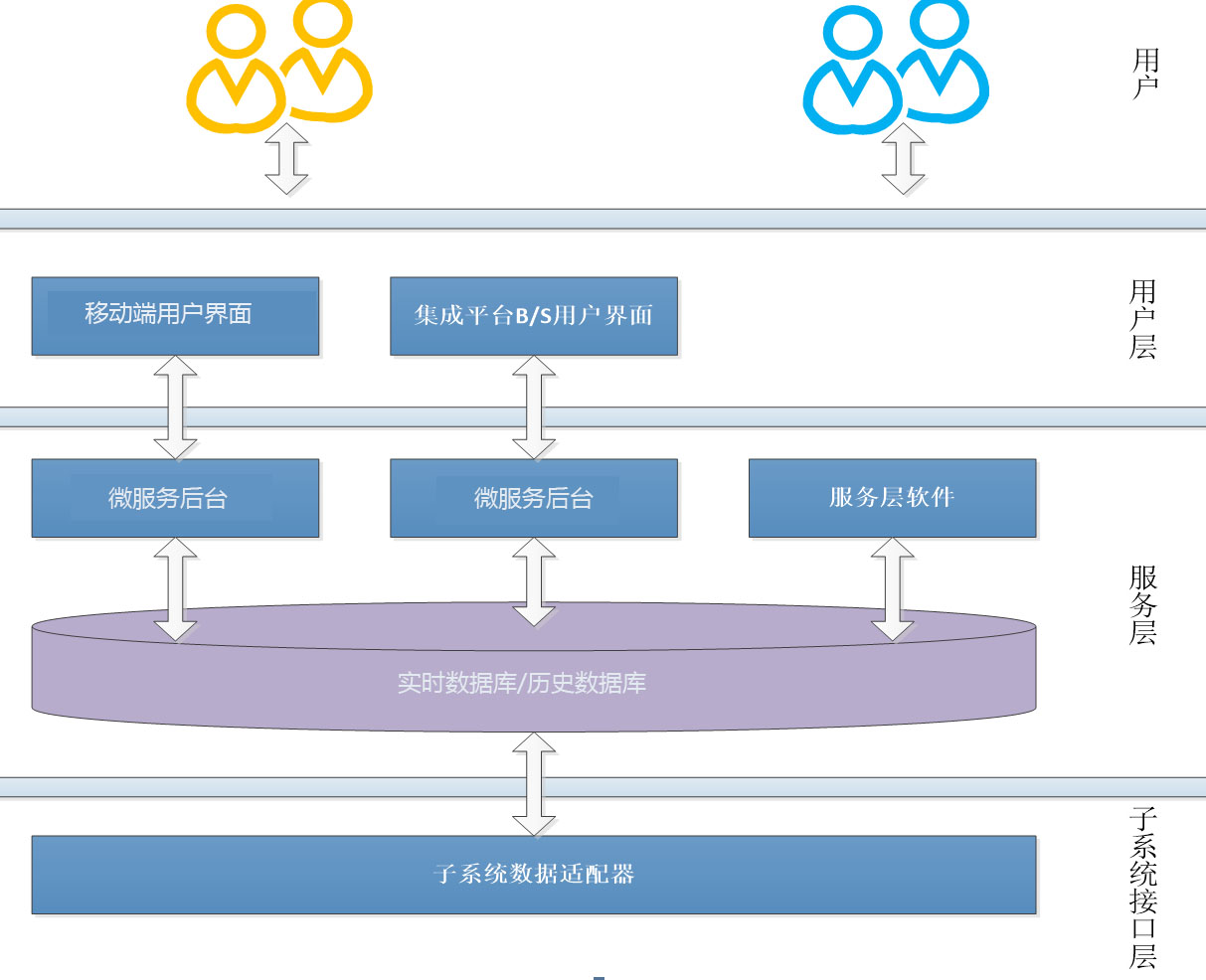

IBMS集成平台软件架构

      基于网络的多用户操作管理,可很好地支持多用户操作管理界面,允许多个用户操作管理界面,或者是不同的用户根据管理需要制作不同的管理界面,这些不同的用户可以具有不同的管理权限和管理范围。

      功能强大的组态工具,软件应具有功能强大的组态工具,可方便、快捷地按照用户的应用环境形成用户应用的组态画面,使用户操作管理界面生动、形象、逼真。

      智能化管理,根据预先定义,对系统信息进行加工、分析,并基于历史数据对一些事件的运行趋势进行分析和预测,对设备进行主动维护,对可能出现故障的设备进行预报警,提出预测和建议。

      全局化的事件管理,通过全面的系统设计,对各集成子系统进行综合考虑和优化设计,突出对跨子系统的全局化事件的处理,提高系统管理性能和对全局事件的处理能力,充分实现信息资源的共享。

      系统联动提升综合管理能力,实现各专业子系统之间的互操作、快速响应与联动控制。

      集中报警管理,系统中的各种报警集中显示、处理,通过系统自动设置自动弹出(或发声)提示人员处理,并可通过语音报警和短信报警通知给相关管理人员。

      系统运行的内核,聚合多种业务中间件服务,对数据进行采集、调度、分析、统计等处理,提供工业级实时/历史数据库,支持上层应用的高效访问。

      强大的数据库管理功能,系统有一个功能强大的数据库系统,将所有现场设备在运行过程中所采集的信息进行分类分析、处理,并按规则进行记录,创建相应的数据库,实现对数据的管理。并实现了对外接口服务模块,语音服务模块,短信服务模块,全局事件处理模块等。这些运行于服务器的软件模块相对应于用户层实现的各种功能。

      开放性系统集成,灵活的集成模式,方便地集成诸家产品,应支持多种通信接口和协议,集成RS232、RS422、RS485串行协议、TCP/IP网络协议;OPC、DDE、ODBC、SOCKET、API等多种通信协议的通信方式,BACnet、LONwork等控制协议,能覆盖目前市场上诸多厂家产品。

      提供接口服务器(IOServer)、接口收集器(IOCollector)等数据适配器,易于集成多种通讯方式的智能设备工作状态数据。支持符合工业标准OPC接口服务器的即插即用方式接入。

      提供了子系统接口管理功能,可以监测管理各个接口模块,当接口出现问题时主动响应,可以用报警的方式通知管理人员,同时可以对各个接口进行远程管理。

3.软件功能设计

软件功能体系图

4.“场景式”控制模式设计

      在IBMS系统集成管理平台运行过程中,物业管理人员可以通过用户服务器提供的管理程序和界面,通过操纵模式按键,改变系统的运行模式。“场景式”集成平台将模式转变命令发送给各个子系统控制。子系统服务器预先存有各种运行模式的自动执行程序,从而实现各种模式下各个子系统的自动运行。此外,用户服务器安装有集成优化控制管理程序,可以综合各个子系统的运行现状,给出更优化的运行方案,自动修改运行模式或设备运行状态,并发送给子系统服务器执行。在系统调试和系统维护升级时,具有专业知识的专家可以根据权限进入到“场景式”系统编辑模式。系统提供模式编辑功能,可以供专家自由组合各个各种运行条件和执行方案,灵活编辑各种运行模式和集成运行策略。

      场景式控制系统对火灾报警系统只实现监测功能。包括:监测漏电火灾报警、监测感温电缆、监测气体灭火控制系统、监测水炮控制系统、监测燃气报警系统、监测火灾自动报警系统、在电子地图上显示各报警故障点位的位置。

      根据视频监控的监控侧重点不同,本方案对视频监控系统的“场景式”控制模式主要是用户可以自行编辑多个模式,将多个摄像进行组合,用户可以一次性将相应该模式下的摄像机组合的实时图像调出来。

      对入侵报警系统的集成,实现的“场景式”控制模式主要分为三种:正常、演习、报警。

      正常模式:布防区域内入侵报警系统正常运行,对防区进行监控,当非法侵入发生时,立即报警,系统向防盗报警主机发送报警信号,在入侵报警系统的电子地图上准确显示报警信息。

      演习模式:按照设定的演示内容,启动演习区域的报警系统,产生报警信号,模拟入侵事情,并联动视频监控系统等对演习区域实施联动监控,处理等。检验系统的突发事情应对机制。

      报警模式:在此模式下,系统启动应急预案。警报拉响,并弹出应对预案画面。当报警时间处理完毕后,需要值班人员手动切换到正常模式。

      对门禁管理系统的集成,实现的“场景式”控制模式主要分为二种:正常、报警。

      正常模式:正常模式下,门禁管理系统按照用户设定的管理模式正常运行。

      报警模式:在报警模式下,启动应急预案。如:联动视频监控系统对报警区域实施监控取证,重点防护区域隔离,或者开启紧急通道等,对人员进行疏散。

       IBMS系统集成管理平台对电子巡更系统集成,实现的”场景式“控制模式包括一般状态或巡更状态。

一般状态:在此模式下,系统只对电子巡更系统的设备状态进行监控、记录。

巡更状态:在巡更状态下,可以通过任务列表或者电子地图显示各个巡更任务已完成、将要进行和正在进行的区域,报警所在区域等。

       IBMS系统集成管理平台对数字非集群系统集成,实现的”场景式“控制模式包括正常模式或报警模式。

正常模式:在此模式下,监测在线和脱机的数字非集群用户,可同时监测不同数字非集群用户的对话内容同时记录;

报警模式:在此模式下,系统启动应急预案,数字非集群系统与消防系统软件联动,对讲机可以在消防系统报警时接受报警信息。

      暖通空调系统用来提高建筑物内各区域环境的舒适度,通过控制室内温度、湿度和新风,以满足建筑物的使用要求并向使用者提供健康舒适的室内环境。暖通空调系统占建筑总能耗的40%~60%,因此制定合理的节能控制模式对智能建筑的节能、以及构造舒适的建筑环境具有极其重要的意义。

      本方案针对不同季节对供冷供热的需求变化,提供以下11种“场景式”自动化控制模式:平日制冷模式,平日过渡季制冷模式,平日过渡季模式,平日过渡季供热模式,平日供热模式,节假日制冷模式,节假日过渡季制冷模式,节假日过渡季模式,节假日过渡季供热模式,节假日供热模式,和手动模式。用户点选不同的模式,系统进入相应的“场景式”控制模式。暖通空调系统中任何设备设定为手动运行模式,“场景式”控制模式显示为“手动模式”。

      “给排水”系统“场景式”运行控制模式分为“自动模式”和“手动模式”,相应的“场景式”按键部分只有“手动模式”按键。当系统运行在自动模式时,该按键显示“自动模式”,当任何一个设备进入手动模式时,该按键显示“手动”。

       自动模式:系统根据对给水池、污水井的水位监测情况,可以实现给水泵、污水提升泵的自动运行。如:当给水池水位偏低时,给水泵自行启动给水池抽水;如给水池水位已恢复正常水位,则给水泵停止工作。

手动模式:通过手动模式,管理人员可以自行控制“给排水”系统的设备运行。

变配电系统属于建筑的动力供应系统,有专业的系统管理规范。IBMS系统集成管理平台对变配电系统只实现监测、故障报警、记录功能,不执行控制功能。

      1) 室内商业的“场景式”照明控制,提供“营业前准备”、“日常营业(晴天及白天)”、“日常营业(阴雨及夜间)”、“节假日营业(晴天及白天)”、“日常营业(阴雨及夜间)”、“闭店后保洁阶段”、“闭店后保安阶段”、“手动控制”这 8 中照明模式。各种照明模式下,对应各个照明回路的开闭状态如下表所示。

运营模式

照明模式

A

B

C

D

E

F1

F2

G1

G2

G3

G4

H

营业前准备





















营业(晴天)日常

















营业(晴天)节假日











营业(夜间及阴雨天)日常





营业(夜间及阴雨天)节假日

闭店后保洁阶段











闭店后保安照明阶段

























说明:

A:基础照明(吊顶上的筒灯、金卤灯等灯具)的 25%

B:基础照明(吊顶上的筒灯、金卤灯等灯具)的 25%

C:基础照明(吊顶上的筒灯、金卤灯等灯具)的 25%

D:基础照明(吊顶上的筒灯、金卤灯等灯具)的 20%

E:基础照明(吊顶上的筒灯灯具)的 5%(该部分照明同时兼作应急照明)

F1:基础照明(采光顶吊装金卤灯)的 50%;F2:基础照明(采光顶吊装金卤灯)的 50%;

G1:装饰灯(T5 吊顶灯带);G2:装饰灯(LED 吊顶灯带);G3:装饰灯(廊桥侧板灯带)G4:装饰灯(步行街侧板灯带)

H:导向标识

注:闭店后保洁阶段时基础照明全亮是指保洁工作区域的照明保持全亮。符号说明:●代表开灯,其他空格为标着为关灯。

       2)  室内车库照明的“场景式”控制,做到分时段、分回路控制。各个时段内,个回路的开闭状态如下表所示。无论工作日或节假日,车库照明都按照下表所述分时段控制。

开灯时段

照明回路

A1

A2

A3

A4

A5

10:00~22:30

22:30~03:00





03:00~10:00











说明:

A1,A2——车道照明,各占40%车道照明;

A3——车道照明,占20%车道照明(兼为应急备用照明);

B1,B2——车位照明,各占50%车位照明。

符号说明:●代表开灯,其他空格为标着为关灯。

      “夜景照明”系统分为“楼体照明”、“景观照明”、“标识照明”3个系统,照明系统界面中场景式按键将设置:平日模式、节假日模式、周末模式、自定义模式、手动控制5个功能模式按键,当用户选择某功能按键,系统将按照相应模式运行。

      在电梯系统界面中,场景式按键栏将设置平日模式、节假日模式、周末模式、手动控制4个按键功能,当用户选择某按键,系统会按照相应模式运行,不同模式下,电梯启动台数、电梯运行时间不同。

      权限用户进入在电梯系统界面后可使用设置功能,编辑电梯的运行模式,用户可根据实际需要:新增、修改或删除电梯运行模式,编辑界面如下表所示:

      电梯子系统设置“场景式控制”/“子系统控制”模式切换设定。切换到“场景式控制”时,电梯系统受IBMS系统集成管理平台控制,子系统控制失效;切换到“子系统控制”时,系统本地控制,“场景式”集中控制失效。

      客流统计系统监测各业态不同区域的客流,并在实时显示、更新电子地图上显示客流分布。对客流设备、服务器、网络设备等状态进行实时状态监控。

      IBMS系统集成管理平台对客流统计子系统只实现客流监测、故障报警、记录功能,不执行控制功能。

      室内车库的“场景式”控制,可以分时段控制,分回路控制。按照时段客流量、车流量的变化,对车库的照明风机等设备实施不同的管理。如:

      在信息发布界面中,场景式按键栏将设置冬季、夏季、手动控制3个按键,当用户选择冬季、夏季模式时,系统会自动根据模式选择时间、定时开启/关闭信息发布设备;当用户选择手动模式时,用户可以直接对大屏幕的启停状态进行操作。
