IBMS是智能建筑集成管理系统的简称,又称智慧楼宇综合管理系统、智能建筑云集成平台、智能建筑综合管理平台,智能建筑运维管理平台。它是智能建筑的管理核心。
古河软件是资深的IBMS系统集成软件开发公司,古河IBMS可为智慧建筑提供一站式集成管理解决方案,古河IBMS在建筑智能化集成行业内应用广泛。
以IBMS为基础,最新开发的BlM运维管理系统,以BIM模型为核心,融合GlS、IOT、AI等新技术,重新定义了智慧建筑设施运维管理
实现了建筑可视化、数字化、智慧化、集约化管理,公司将以BIM运维管理系统为核心产品,以持续迭代升级

IBMS云平台 BIM运维管理 BI数据分析 FM设备云 能源管理系统 物联网数据中台 物联网智能终端 物联网网关
物联网边缘计算网关 SDK开发包 自助理货机

产品概述

OVERVIEW

        智能建筑集成管理平台又称为IBMS,通过IBMS系统集成管理系统的建设,可以实现对建筑内机电设备的综合运行监控、报警/故障管理、设备维修/保养管理等功能。该系统以实时数据库和历史上数据库为核心,利用计算机、网络、通信、自动控制等技术将建筑的消防、安防、楼宇自控、通讯等主要设备的状态、警报、数据等参数纳入到统一管理平台上,可实现联动预案的编制、子系统的联动控制等功能,可对建筑(或建筑群)内所有智能化设备进行全面有效的监控和管理,丰富建筑的综合使用功能、提高管理的效率,继而确保建筑群内所有相关设备处于高效、节能、最佳运行状态,为建筑内工作人员提供一个安全、舒适、便捷、高效的工作环境。

        平台的主要功能包括:

    (1)快速集成各硬件子系统

      开放性的集成管理系统,支持工业标准协议,如:BACnet、NetworkAPI、OPCServer、DDE、Modbus、TCP/IP、ODBC、RS232/RS485等;

    (2)统一图形化的操作界面

      通过实时动态监控和现场情况实时模拟,实现实时数据的可视化呈现;通过文本、图像、图形、报表、动画、视频、声音等多媒体数据信息,用户能以子系统方式、设备地理位置方式实现集中监视、控制和管理;同时可借助Internet进行远程浏览、远程管理。

    (3)联动时间表管理

      各子系统报警、事件触发跨子系统的协调与合作处理,实现各专业子系统的互操作、快速响应与联动控制;

    (4)统一报警管理

      平台统一管理各个子系统的报警信息,根据系统报警级别,以颜色、声音、闪烁、图标等方式给予提醒,操作员及时对报警信息进行确认处理。

    (5)历史数据管理

       实现系统中变量数据根据规则的定制存储,对系统报警进行记录,为历史跟踪提供数据源,可进行数据的信息处理。

    (6)系统日志管理

       系统保留用户的登录、操作记录,对系统内部服务提供详细的日志记录,方便诊断、检查系统运行状况,及时分析判断、处理故障;系统具备自我诊断,自动恢复运行,记录系统运行LOG.

    (7)统一的用户权限管理

      系统根据角色原则分配用户权限,提供多级权限管理.

      管理组织机构及用户,并创建权限角色,为不同用户分配不同的权限,以保证数据操作和查询的安全性。

    (8)设备管理

       设备管理模块是对区域内所有智能设备进行登记、维护和数据查询的管理模块。

       平台的对楼宇内智能化子系统集成要求:

     (1)楼宇设备自控系统

        BA(楼宇设备自控系统)主要通过Bacnet通讯协议完成对楼宇设备的集中控制和管理,可实现楼控设备的运行情况归纳、分析,以文本、图形、表格等方式供网络间共享。IBMS也能通过Modbus等协议大楼智能机电设备进行通信,如冷水机组、专用空调机、电梯、变配电等机电设备

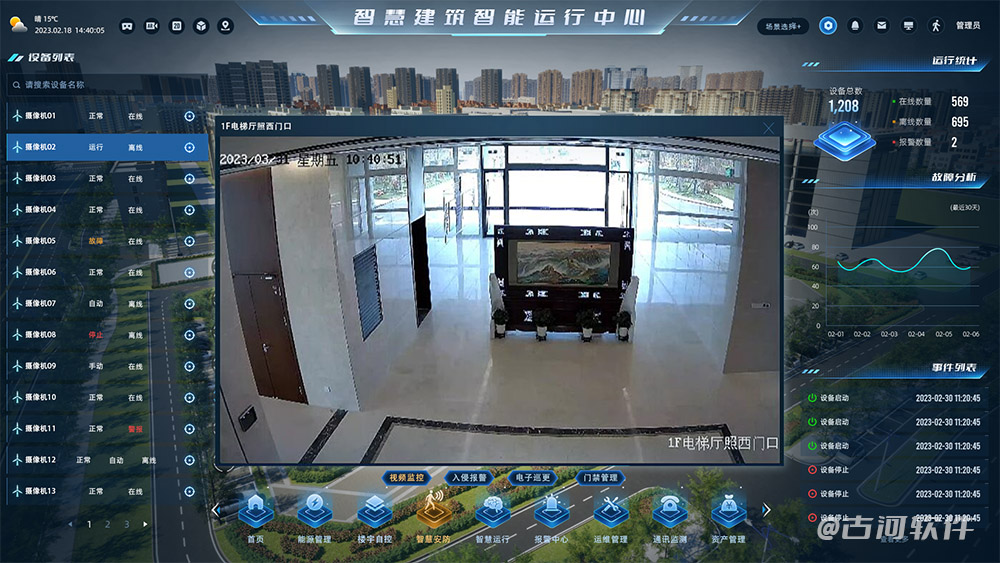

      (2)监控系统

       监控系统主要通过ONVIF通讯协议与集成,集成管理系统提供组态电子地图,通过鼠标点击电子地图可对电视监控系统进行快捷操作,如快速切换摄像实时画面、启动画面顺序切换等功能。当其它子系统因报警等原因需要电视监控系统的相应动作时,集成自控系统可使电视监控系统快速、准确地完成相应的功能,如画面切换、预制位等功能。

      (3)门禁系统

        门禁管理系统采用WEBAPI或数据库共享建立与集成系统平台通讯。门禁系统的系统刷卡信息由IBMS系统整理后发送给大厦的物业系统,以使系统信息共享,可以实时显示刷卡进出数据,查询历史数据,刷卡时间、持卡人、刷卡地点、门状态等信息。自定义查询设置,生成报表数据。

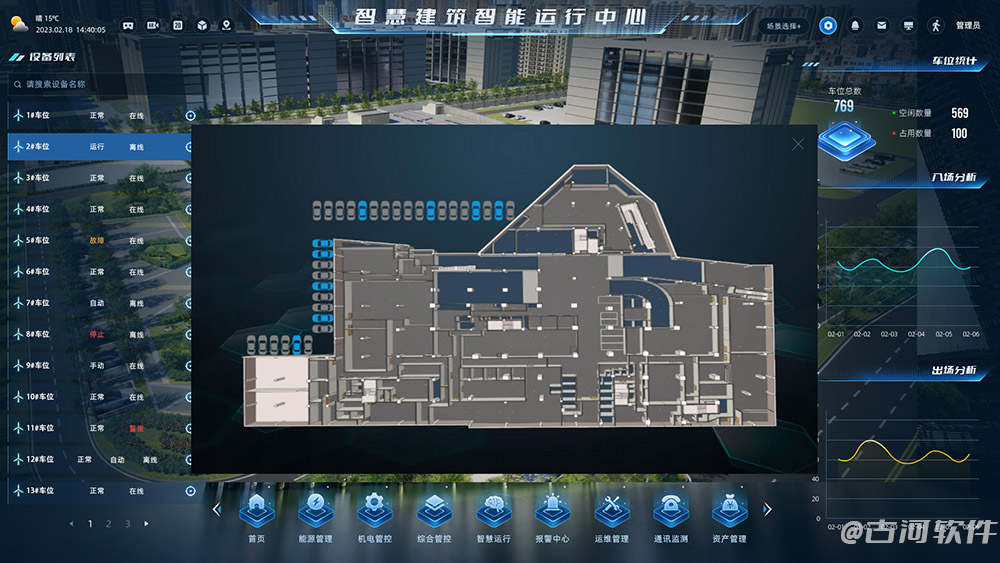

       (4)车场管理系统

       车场管理系统通过自定义协议与集成系统平台通讯。 IBMS可以实时查看停车场停车信息,比如车位总数、剩余车位数,对车场进出道闸。

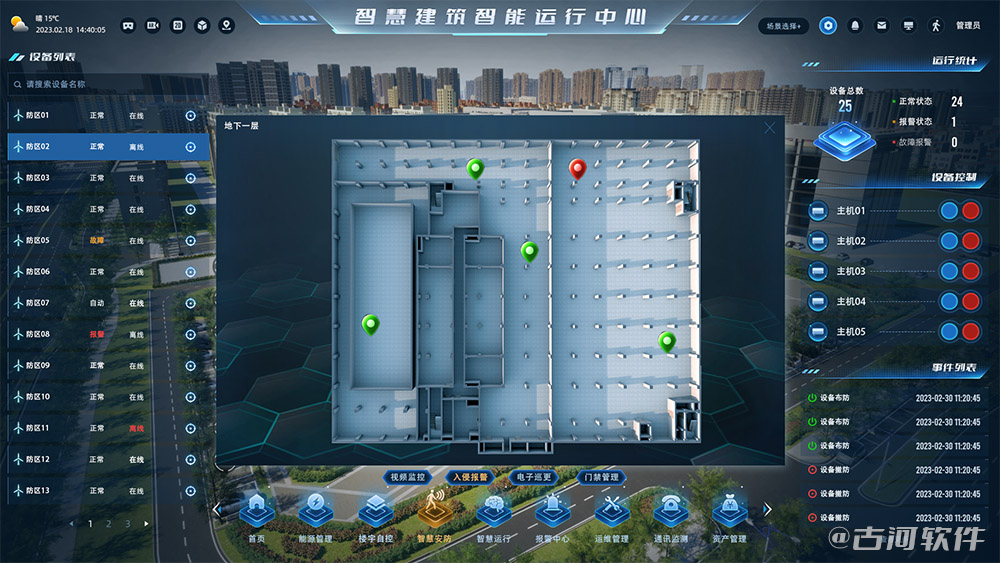

       (5)报警系统

       报警管理系统可与IBMS通过串口或网络通信协议进行互联。以电子地图方式管理所有的感应探头状态,并可配置为视频监控系统的联动,可以预设报警管理系统各感应点周围摄像机的动作;在接收到报警管理系统的报警信息后进行相应的联动;并及时进行报警,报警可以以声光的形式在系统主界面上显示。报警管理系统提供设备的故障信息,运行状态,报警信息给IBMS。

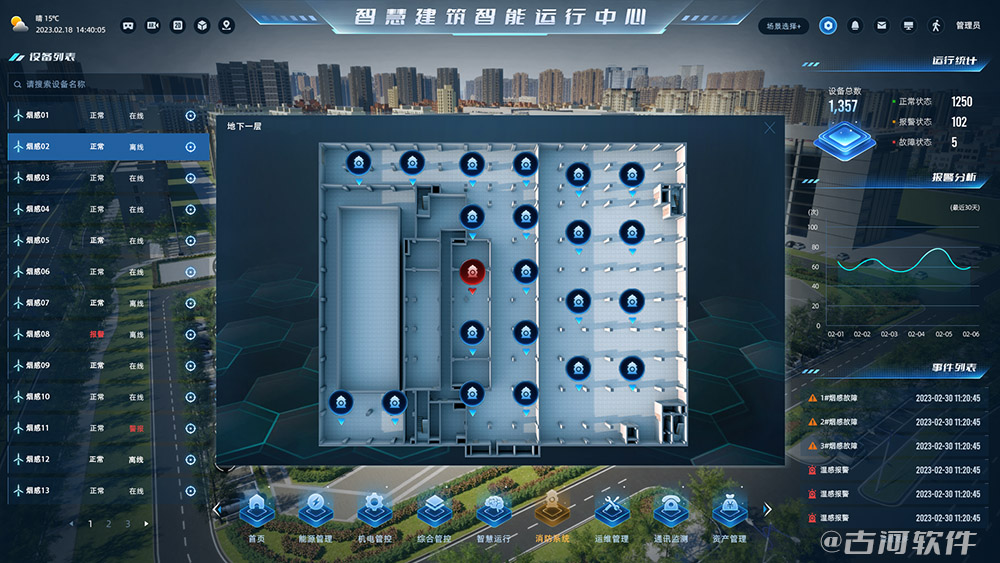

        (6)消防系统

         在智能建筑的弱电系统中,消防系统是比较特殊的系统。根据国家的有关规定,该系统不允许其他系统来控制,但允许该系统对外输出。集成管理系统对消防报警系统可以实现集中管理,完成火警时与其它集成系统范围内其它相应子系统需完成的联动工作,但对消防报警系统不加以控制。

     监视各类火灾报警探头的正常/报警状态、手动报警工作状态;接收到火警或意外事件信息时,立即通过智能化集成系统的报警功能,在监视工作站上以声光以及图标、楼层平面图显示事故位置等方式报警并提示相应处理方法;当收到报警时,集成系统将最接近现场的摄像机对准报警部位。

        (7)广播系统

        集成平台对数字广播系统可实现大楼内包括各层功能区播放背景音乐、业务语音广播、消防紧急广播、分区切换功能的状态监控:可对上下班时间及休息时间内,选区进行播放不同的背景音乐功能进行监控;例如:背景音乐播放主要播放一些轻音乐,创造一个舒适的环境。音源可同时播放音乐,可以通过系统集成平台设置对全区或指定的区域进行选区播放不同背景音乐。

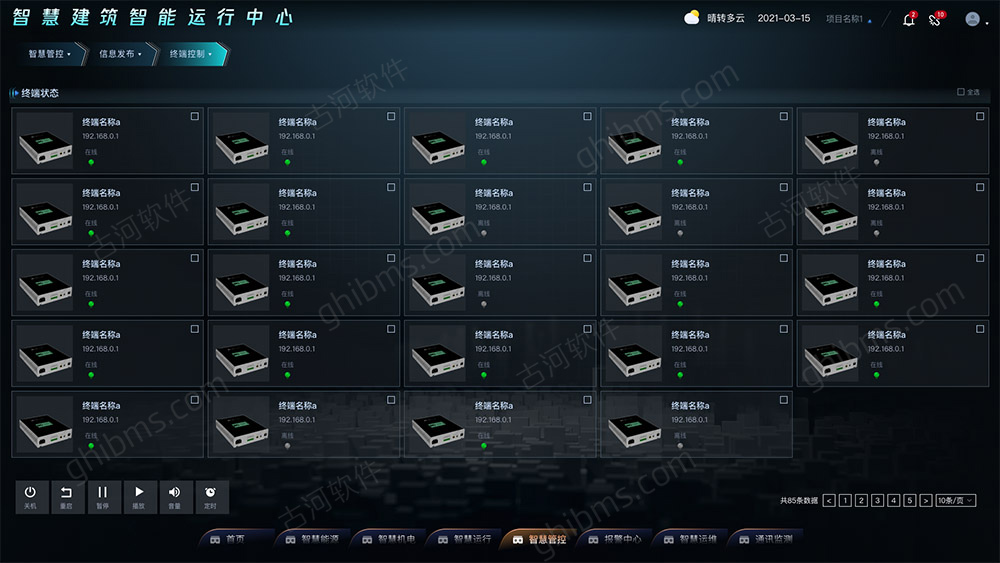

       (8)信息发布系统

        对公共显示系统进行集中监控管理,集成平台上可显示公共显示系统的实时数据。需要公共显示系统开放接口提供标准协议与集成连接。

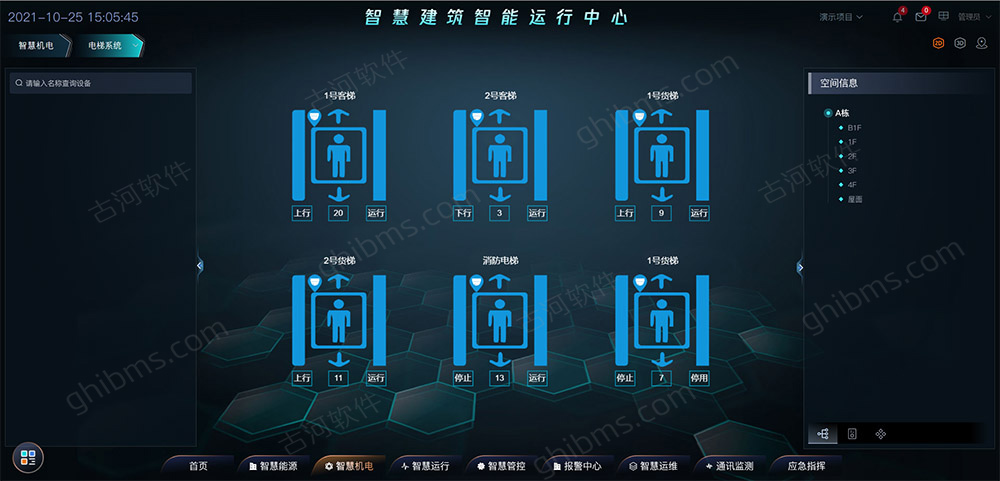

       (9)电梯系统

        集成系统与电梯系统通过电梯专用BA板通讯,IBMS系统可能采集电梯的运行状态、位置、故障报警,IBMS也可以监测运行时间、启停次数,并送往设备维护管理系统。

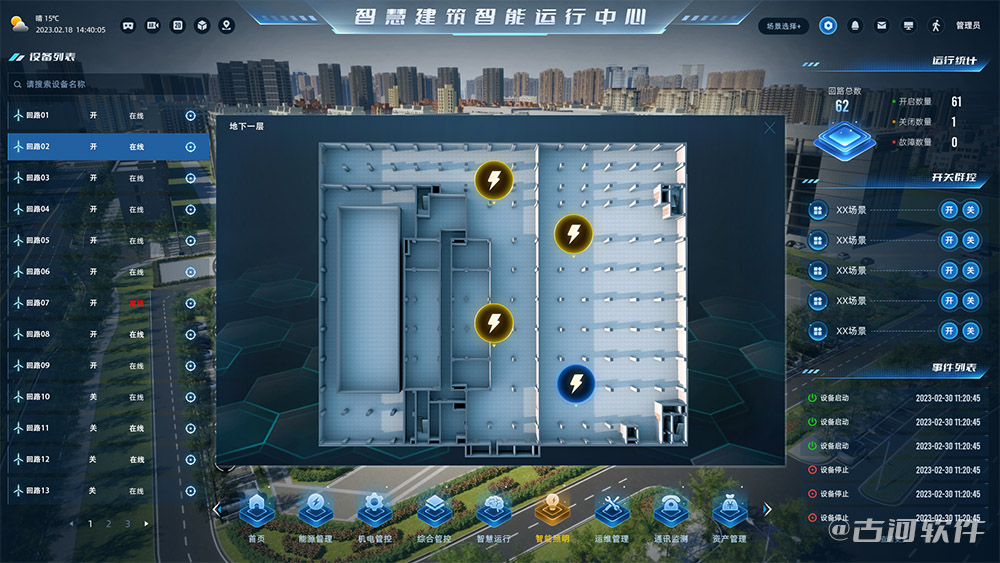

      (10)智能照明系统

        集成平通过KNX\DALI或智能照明管理系统提供的自定义接口通讯,集成系统读取照明系统的信息,根据各办公区当前占用情况来控制照明。并能从远程控制公共区域内的场景照明。从智能照明管理系统获得的状态信息将确认各区域在正常时间外是否还在照明。从智能照明管理系统获取故障信息、灯具工作时间,并送往维护管理系统。

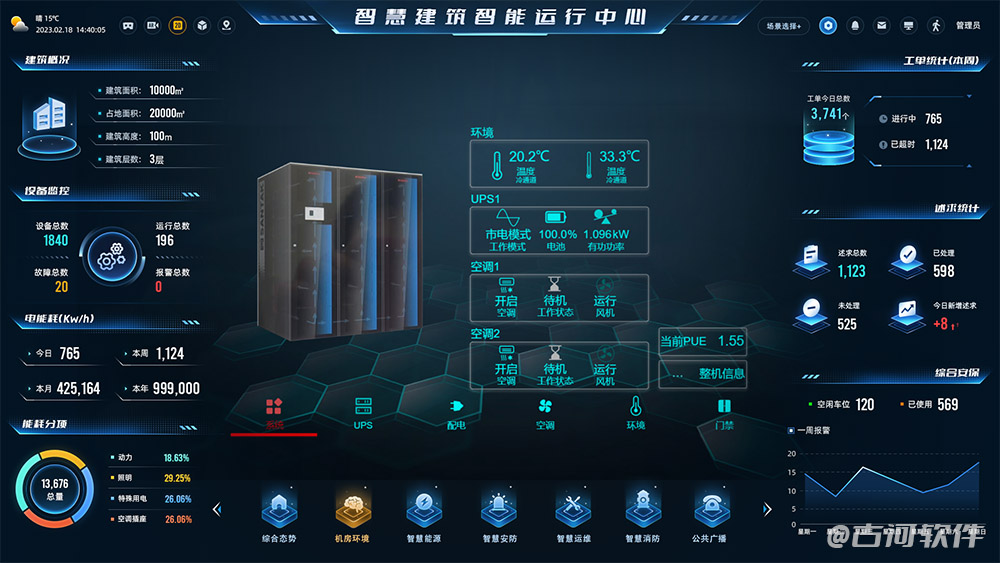

     (11)机房监控系统

        智能化集成系统通过OPC或API等接口实现对机房集中管理系统的集成,查看机房里的UPS、空调、漏水、温湿度等这些设备的工作状态;发生异常情况时可及时发出报警信息

     (12)能源管理系统

        能源管理系统开放通信接口及以下相关功能给智能化集成系统。监测用户的用水量、用电量和用冷量等数据给智能化集成系统。提供实时及历史用水量、电度、用冷量一览表。





产品特点

FEATURES



  目前国内的IBMS软件基本是都是采用SOA分布式架构的软件,IBMS平台的架构流程都是采用本地运行的页面组态工具,设计好动态页面,然后再将动态页面发布到WEB服务器上,对外提供信息服务,软件运行的平台大多是微软服务器平台。

  古河云平台采用先进的REST架构的IBMS云服务, IBMS云服务系统对应于云服务的SaaS(软件即服务)模式,可以运行在公共的或私有的PaaS云服务器上。IBMS云服务平台与传统IBMS最大的不同是运行环境不同、组态方式不同、运行负载能力不同。

   运行环境不同:传统的IBMS通常是基于微软平台,IBMS云服务平台是运行于云虚拟服务器PaaS上的。

   组态方式不同:传统的IBMS通常是采用本机组态工具组态,IBMS云服务平台采用云端在线组态,实时发布组态页面。

   运行负载能力不同:云服务平台具有超大规模并发支持、虚拟化、高可靠性、通用性、高可扩展性、按需服务等优点。

   与国内IBMS平台相比,古河IBMS云平台具有以下特点:

       1、采用最适合于云服务的REST软件架构

  REST(Representational State Transfer)面向资源的信息集成平台框架。该集成平台以资源模型为核心,对分布在各异构信息系统中的信息进行封装,将各种分散的异构资源映射到逻辑参照体系上,并通过定义统一的资源元模型和数据存取接口屏蔽各系统间的数据格式差异。通过基于任务分解的资源推送机制构造一个软件系统来开展资源服务提供,以实现不同应用系统之间的异构信息转换处理等过程级的交互操作,从而建立支持业务工作流的资源集成环境。

     REST架构风格强调组件交互的可伸缩性、接口的通用性、组件的独立部署、以及用来减少交互延迟、增强安全性、封装遗留系统的中间组件。REST的主要优势在于它是一种对于服务器的更加有效的抽象方式。



  2、采用OAuth2.0规范用户认证授权云服务(GH-KEY)

  古河IBMS云平台采用OAuth2.0规范的用户认证授权服务系统,OAuth(Open Authorization,开放授权)是为用户资源的授权定义了一个安全、开放及简单的标准,第三方无需知道用户的账号及密码,就可获取到用户的授权信息,并且这是安全的。目前QQ、微信、微博都在使用这一协议授权。

  GH-KEY授权的思路是:在申请授权的第三方应用与服务提供商之间,设置了一个授权层(authorization layer)。第三方应用不能直接登录服务提供商,只能登录授权层,以此将用户与第三方应用区分开来。第三方应用登录授权层所用的令牌(token),与用户的密码不同。用户可以在登录的时候,指定授权层令牌的权限范围和有效期。第三方应用登录授权层以后,服务提供商根据令牌的权限范围和有效期,向第三方应用开放用户储存的资料。

  对于GH-KEY来说,平台内集成的每个子系统,都是一个独立的站点,作为一个第三方应用处理,GH-KEY授权服务器内的用户可以指定第三方应用的权限范围,并提供安全的单点登录认证。

  3、采用消息通知云服务软件 GH-MNS

    消息通知云服务系统是古河云平台的核心软件,部署于云端,用于各个系统软件的消息交互。GH-MNS完全兼容阿里云的MNS,采用与阿里云相同的REST规范,相同的HTTP RESTful 接口。

    消息通知服务(Message and Notification Service,简称MNS)是一种高效、可靠、安全、便捷、可弹性扩展的分布式消息服务。MNS能够帮助应用开发者在他们应用的分布式组件上自由的传递数据,构建松耦合系统。具有以下优点:

 易用且不失扩展性

提供遵照RESTful标准的API访问接口,您无需担心任何兼容性题; 可以和阿里云服务结合使用,从而让您的应用程序更可 靠、可扩展性更强。

 丰富的队列属性配置

我们提供了丰富的队列属性配置选项,您可以进行队列属性的个性化配置来满足不同的应用场景,支持:普通队列、延迟队列、优先级队列等多种队列模式。

 支持并发访问

支持多个生产者和消费者并发访问同一个消息队列,并能确保某条消息 在取出之后的特定时间段内,无法被其他消费者获得。支持每秒10万个并发读写。

 消息投递保障及访问控制

在消息有效期内,确保消息至少能被成功消费一次。

  4、采用实时数据库云服务软件 GH-RTDB

  古河云实时数据库(简称GH-RTDB)是兼容开源Redis协议的Key-Value类型在线存储服务。GH-RTDB支持字符串、链表、集合、有序集合、哈希表等多种数据类型,及事务(Transactions)、消息订阅与发布(Pub/Sub)等高级功能。通过内存+硬盘的存储方式,GH-RTDB在提供高速数据读写能力的同时满足数据持久化需求。

GH-RTDB在50个并发执行100000个请求,设置和获取的值是一个256字节字符串的模拟测评中。读的速度达到110000次/s,写的速度达到81000次/s。

具有以下优点:

 支持丰富的数据类型

兼容开源Redis协议中定义的所有数据类型,如String,Hash,List,Set,SortedSet等,支持多种数据操作,充分满足业务需求。

 持久化存储

内存+硬盘的存储方式,数据存储到物理磁盘,满足用户数据持久化需求。

 支持消息通知机制

基于事件通知机制将消息发布者和消息订阅者解耦,实现消息发布及订阅(PUB/SUB)功能,满足多个客户端使用者之间的互联互通。

 支持事务操作

支持Redis协议中定义的事务(Transaction)处理,实现单个客户端发送的多个命令组成的原子性操作。

  5、采用云端WEB在线组态 GH-SCADA

   古河组态平台是基于云的监控开发平台,可以让非专业人员通过简答的拖拽生成专业的监控页面。GH-SCADA基于纯HTML5技术和标准的工业总线技术,可以在平板电脑、iPhone及安卓手机平板在内的多种移动设备上应用,和其他系统无缝整合,支持云部署。

  软件优点:

      支持安卓/IOS

      GH-SCADA基于纯HTML5技术和标准的工业总线技术,除了支持传统的桌面设备中的现代浏览器,也可以在平板电脑、iPhone及安卓手机平板在内的多种移动设备上应用。

        即编即用

      和传统组态软件的开发、编译、部署不同的是, 多比平台是基于纯Web的解决方案, 任何修改保存后, 客户端只需要刷新页面,即可使用最新的软件功能。特别适合部署云的监控开发平台。

      智能数据绑定

     用户无需编写程序,通过定义图形属性和数据的绑定关系, 即可开发出各种动画, 实时仪表板等复杂专业的界面, 轻松实现模拟和监视复杂的动态效果

      逼真的移动端动画

 GH-SCADA充分优化了前后端的数据,跨广域网的Web应用动画的刷新间隔小于一秒。在更好的网络条件下, 可以达到200~300ms。

       强大的配置能力

      提供强大的图形编辑器, 不写任何代码, 即可开发出非常复杂的交互人机界面。图形操作支持客户化的对象中心点、倾斜、旋转、对齐、 翻转、镜像、层次处理、正交选项、属性提取等等功能。

  6、采用视频流媒体转码服务器 GH-MTS



      在线流媒体转码服务

     可以将海康、大华等视频流转为标准流。跨平台流媒体服务,支持微软、安卓、苹果客户端。支持录像、云存贮。

      丰富的视频、音频参数控制

     媒体转换服务器可通过设置各种视频和音频的输出参数,对视频宽高,视频采用的码率、帧率,音频编码率、采用率等进行控制。

      支持视频尺寸智能调控

     通过开启尺寸控制功能,媒体转换服务器自动对原视频尺寸和转码配置的尺寸进行智能分析。控制转码后的视频尺寸比例,避免因配置失误导致转码后视频的宽高尺寸被过于拉伸,引起画面变形。

      支持视频多种码率生成

     媒体转换服务器提供了多种目前非常流行的码率方案供选择。。

      支持自动视频截图

     媒体转换服务器提供截图保存目录设置,自行确定视频截图的保存目录。媒体转换服务器自动根据所配置的截图张数和截图宽度、高度为视频截取横版和竖版的缩略图,并保存到指定的目录下。

      优化转码过程中的服务器性能损耗

     媒体转换服务器提供CPU占用率设置,选项包括:实时、高、较高、标准、低、较低。可控制媒体转换服务器所占用的系统CPU资源。

      丰富的格式支持

     媒体转换服务器支持对flv、f4v、mov、m4v、3gp、f4m、mp3、rmvb、rm、avi、mpeg、mkv格式转码为MP4格式的视频。



  7、WEB 3D引擎 GH-3D

     GH-3D是一个JavaScript 3D库,封装了底层的WebGL图形接口,提供简化、高效的三维图形程序开发。使用GH-3D可以使你在不了解图形学知识的前提下,快速方便地开发三维图形应用。

      GH-3D是JavaScript编写的WebGL第三方库。

      提供了非常多的3D显示功能。

      是一款运行在浏览器中的 3D 引擎。

      可以用它创建各种三维场景,包括了摄影机、光影、材质等各种对象。

      支持鼠标事件和脚本交互。

  8、WEB GIS引擎 GH-GIS

      GH-GIS引擎 是一个强大、跨平台WEB GIS地图引擎

     GH-GIS能够通过Baidu、Google, Yahoo!, Bing, OpenStreetMap, ArcGIS, Pergo, SigPac等实现寻找路径、地理编码以及地图展示功能。

      支持离线地图

     GH-GIS组件可以在线缓存地图,可以将地图缓存到云端的SQLSERVER、MYSQL、ORACLE等关系数据库,也可以缓存到本地的SQLLITE数据库,客户端可离线使用缓存的数据库。

      支持图层和标注

     GH-GIS可以自定义图层,支持在图层上自定义标注,通过增加设备图层,可以将平台内的设备,标注到GIS地图上,比如报警点、摄像机。标注可以响应鼠标事件,比如点击摄像机图标可能打开视频窗口,发生报警可以在地图上闪动图标。



  9、古河IBMS云平台的优点

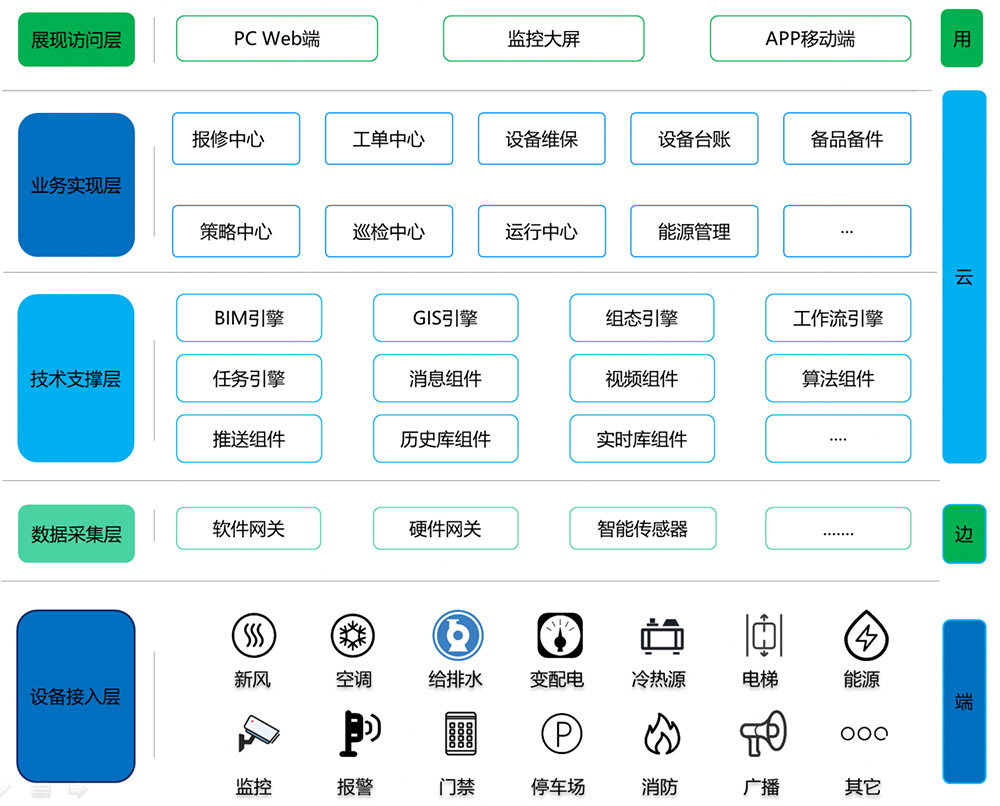

        古河IBMS系统是面向建筑设备生命周期的管理;面向楼宇的管理者和使用者;是传统BAS系统数据及功能的聚合、 更高效的分析和管理、更复杂的应用;跨平台、跨品牌的整合各子系统数据提供一套采集楼宇设备实时数据的工具 ,并建立面向一套楼宇大数据处理和分析应用的方法;海量感知设备和云计算的结合的应用;该系统有助于客户从 多个建筑管理系统集中收集实时的能源和建筑设备信息,并可从中分析确定能源和设施的运营效率。通过将各建筑系统与IT技术融合,提供建筑分析、资产事件管理优化,以及可视化的实时警报和仪表板,建筑管理人员能够显著改 善能源、设施运营和空间管理。

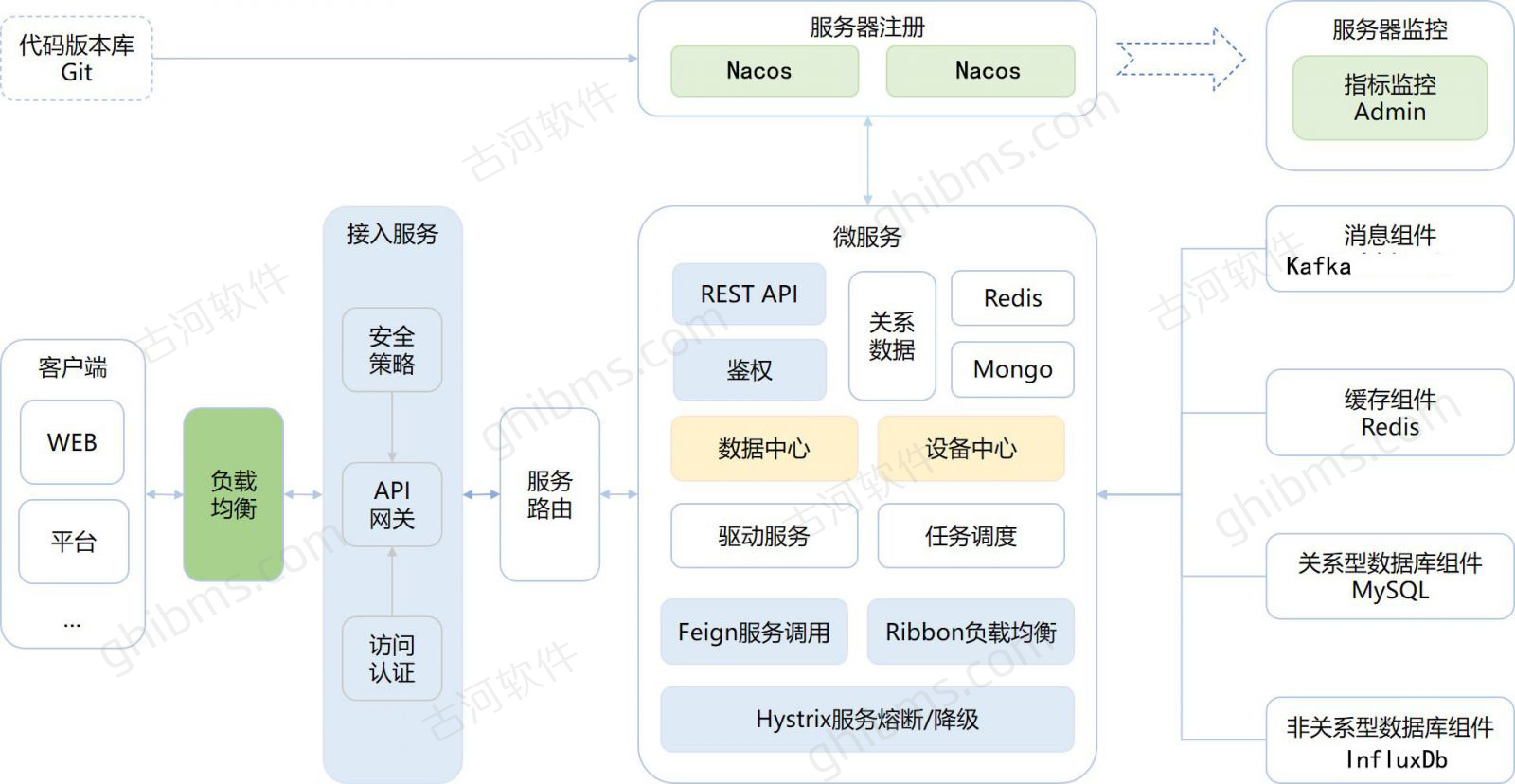

        采用主流B/S架构,充分考虑分布式部署和运维。结合前后端分离的开发模式。有效降低技术耦合带来的复杂度,让技术利用更高效。后端实现:三高(高并发,高可用,高性能),安全, 存储,业务逻辑;前端实现:页面表现,速度流畅,兼容性,良好的用户体验。技术架构:所有开源组件选择官方最新稳定版本,出现高危安全漏洞时,必须能快速更新。后端子系统基于Java 技术进行开发,系统具有以下优点:

         国产自研平台,取得古河智慧建筑云服务平台系统、古河物联网可视化开发软件、古河云实时数据库系统等多项软件著作权

         平台系统至少兼容100种以上国内外知名品牌产品;
         系统采用B/S运行模式,支持本地及云部署;
         内置标准接口,如Modbus、BACnet、OPC、DB、串口等,并支持扩展;
         系统监控界面采用Web组态工具完成,组态采用Html5+Canvas技术;
         平台对外可提供标准化数据接口,协议采用HTTP、接口方式为REST-API;                                                                                       支持集群部署和单机部署
         系统监控点位支持>100000点;

         采用主流经过大量验证的主流技术框架,保障系统的稳定性、可用性和易维护性 :Spring Cloud/ Spring Boot + Mybatis;

         采用分布式内存对象缓存技术减轻数据库负载,提升并发能力: Redis;

         采用主流关系型及NoSQL数据库, 充分考虑安全性、成本与效能平衡,以及分布式部署扩容的便捷性

         采用MySQL 作为业务系统数据库:免费、应用广泛、分布式扩容便捷、运维简便高效;

            采用MongoDB作为引擎功能数据库:免费、应用广泛、分布式扩容便捷,灵活性高。

         采用高并发高吞吐量的消息中间件,对涉及到高并发、大运算量的操作进行解耦,有效提升用户的体验度, 避免并发带来的阻塞以及数据错误问题,采用灵活轻量的前端开发框架

      10、古河IBMS云平台接入的协议或厂商



序号 集成子系统信息 接入方式 接口协议 厂家
1 通用协议 网线 PING驱动
2 网线 OPC通讯
3 网线/串口 Modbus
4 网线 BacNet
5
6 网线 SNMP协议
7 网线 oBIX协议
8
9 网线 TCP/IP
10 网线/串口 AT指令
11 网线 MQTT
12 网线 KNX
13 网线 GDW376.1
14 网线/串口 PSTN
15   网线 SDK包 大华
16 网线 SDK包 大华
17 网线 SDK包 汉邦
18 网线 SDK包 海康
19 网线 SDK包 海康
20 网线 SDK包 海康
21 网线 SDK包 宇视
22 网线 SDK包 英飞拓
23 网线 SDK包 英飞拓
24 串口 私有串口协议 博世
25 网线 SDK包 天地伟业
26 网线 SDK包 华安泰
27 入侵报警系统 网线/串口 私有协议 艾礼安
28 网线 私有协议 霍尼韦尔
29 网线/串口 私有协议 博世
30 网线/串口 SDK包 广拓
31 网线 SDK包 海康
32 网线 SDK包 海康
33 网线 SDK包 英安特
34 网线 SDK包 博世
35 网线 SDK包 霍尼韦尔
36 网线/串口 私有协议 豪恩
37 楼宇自控 网线 BacNet 霍尼韦尔
38 网线 BacNet 西门子
39 网线 BacNet 江森
40 网线 BacNet 施耐德电气TAC
41 网线 BacNet Delta
42 网线 BacNet 浙江中控
43 网线 BacNet 同方
44 网线 BacNet 霍尼韦尔
45 消防报警 网线/串口 私有协议 北大青鸟
46 网线/串口 私有协议 利达
47 网线/串口 私有协议 霍尼韦尔
48 网线/串口 私有协议 新山鹰
49 网线/串口 私有协议 泰和安
50 门禁系统 网线 数据库 PORIS
51 网线 数据库 威尔
52 网线 私有协议 微耕
53 网线 数据库 捷顺
54 网线 数据库 立方
55 网线 数据库 海康
56 网线 数据库 大华
57 停车场系统 网线 WebServers 海康
58 网线 私有协议 Poris
59 网线 数据库 捷顺
60 网线 数据库 立方
61 网线 数据库 海康
62 网线 数据库 大华
63 信息发布系统 网线 数据库 清鹤
64 网线/串口 SDK包 励研
65 网线 WebServers 视尔
66 巡更系统 网线/串口 私有协议 Landwell
67 机房系统 网线 数据库 艾勒普
68 网线/串口 私有协议 雷诺士
69 网线 私有协议 深圳共济
70 公共广播子系统 网线 SDK包 艾普
71 网线 SDK包 3A/ITC
72 网线 SDK包 TKOKO/霍尼韦尔
73 智能视频分析系统 网线 SDK包 智安邦
74 客房系统 网线 私有协议 河东
75 网线 私有协议 致远
76 一卡通系统 网线 WebServers 捷顺
77 GPS系统 网线 私有协议 康凯斯
78 电力监控 网线 Modbus 安科瑞
79 网线 Modbus 斯菲尔



产品图片

PICTURES

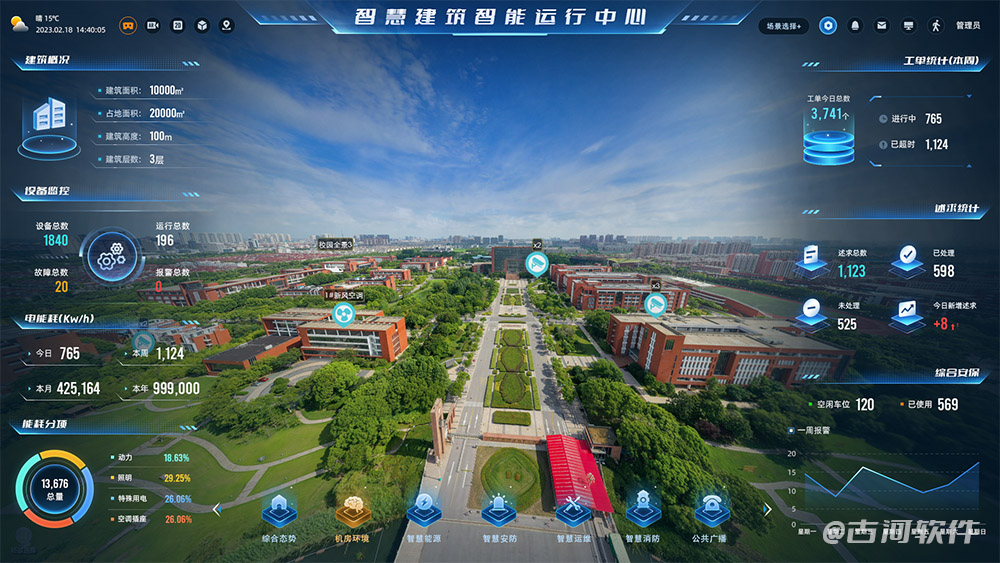

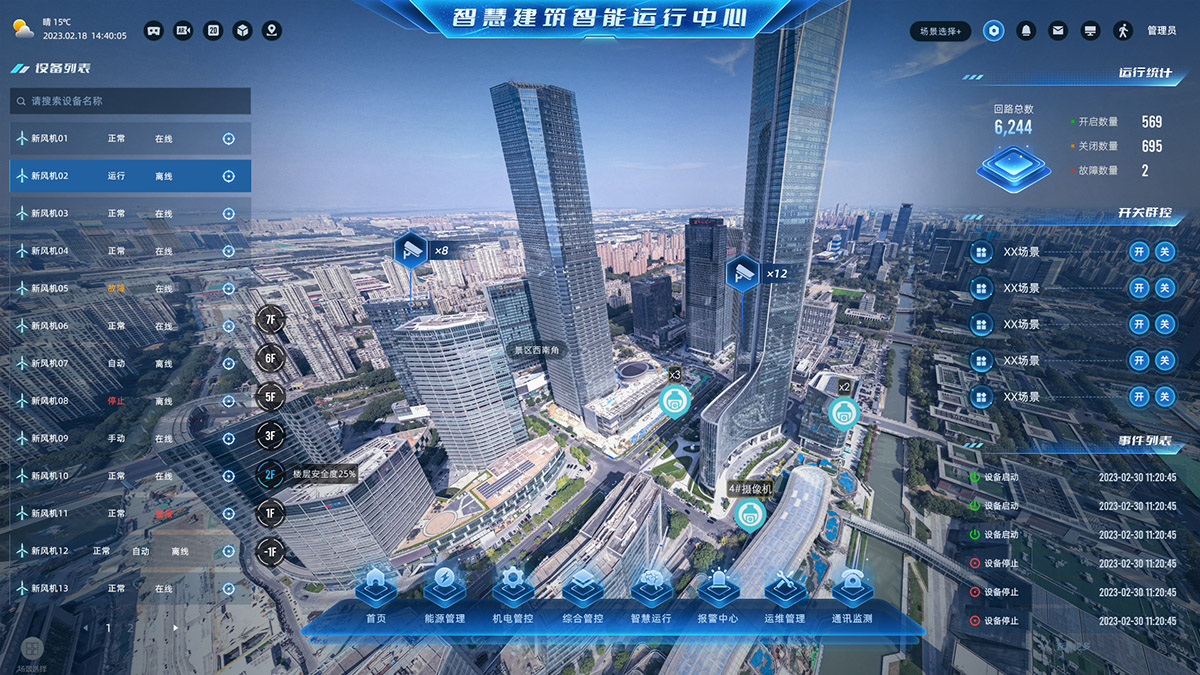

  • 系统总览

  • 报警联动

  • 视频监控

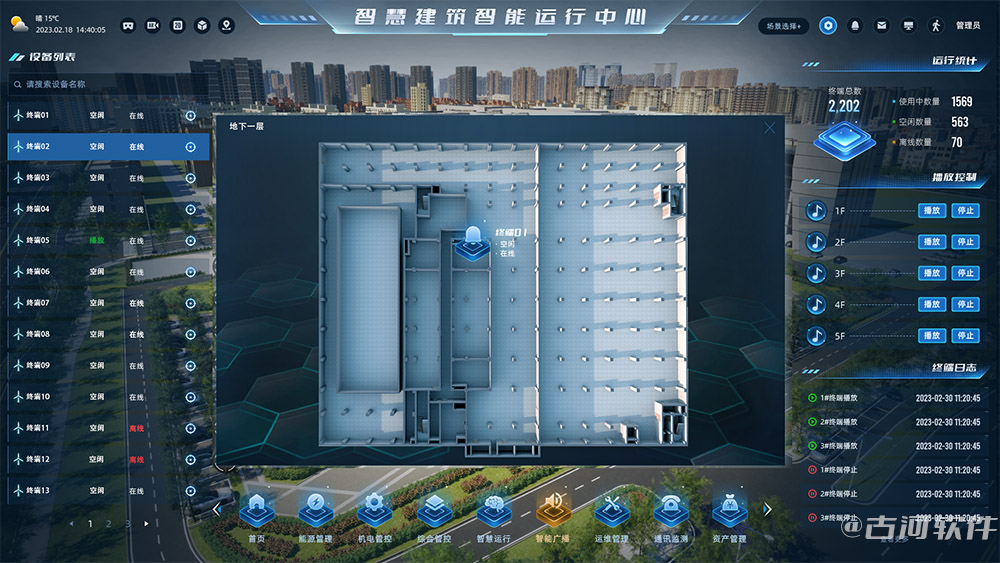

  • 公共广播

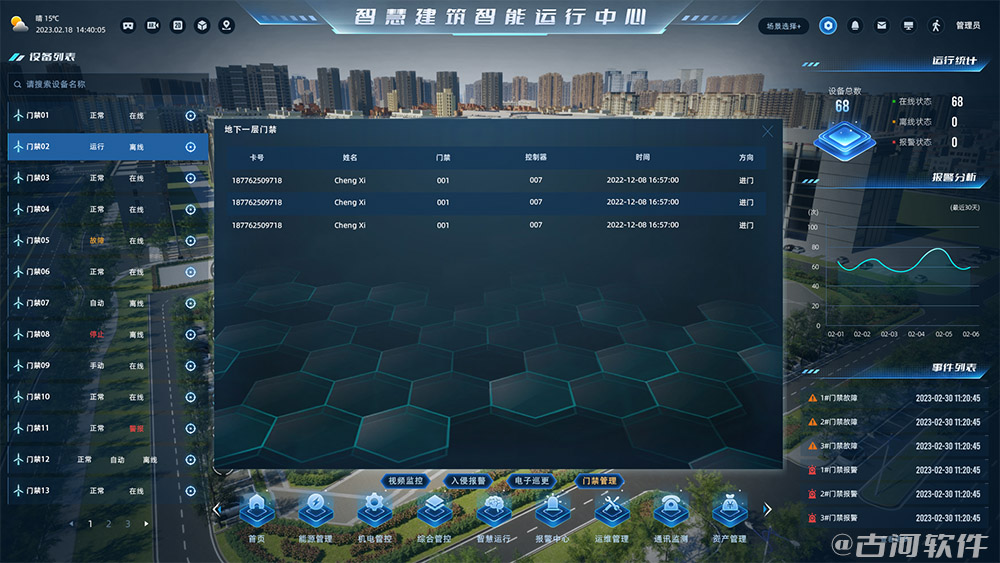

  • 门禁控制

  • 公共照明

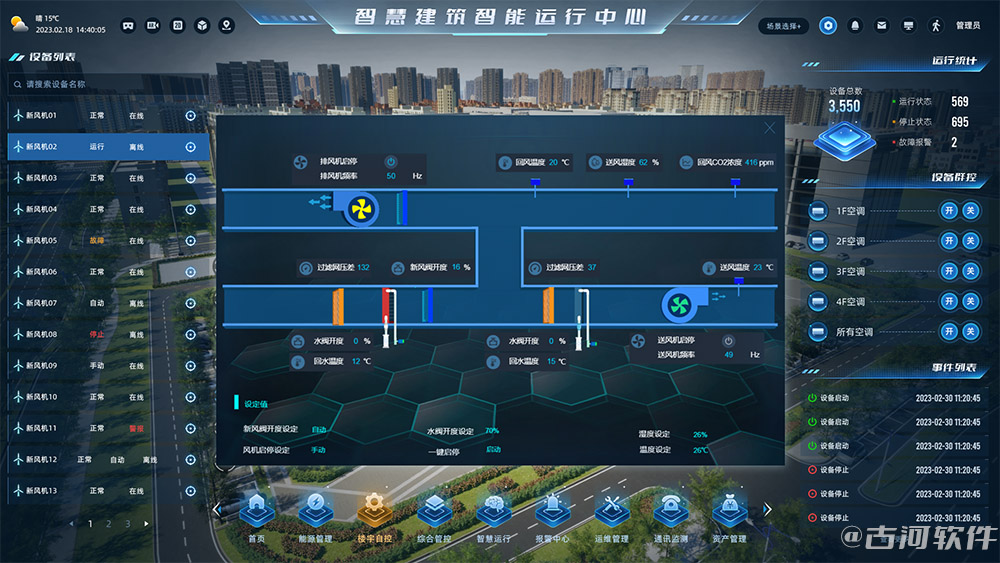

  • 中央空调

  • 热泵机组
