产品概述

OVERVIEW

一、 概述
  IO采集服务器是南京古河软件有限公司自主开发的一套多协议数据通讯网关软件,简称IOServer,IOServer可以支持将Modbus、BACnet、OPC、SNMP等多种工业通用协议或者自定义私有协议转换为本公司云平台GH-IBMS的通讯协议,利用IOServer这套网关软件可以实现智能化设备快速接入本公司的GH-IBMS云平台,与云平台双向通信。
  IO采集服务器采用插件架构的灵活编程方式,系统可以分为应用程序框架、通用类库、通讯插件三个部分。插件结构的灵活性保证了软件方便的定制性。 同时由于插件架构的灵活性,意味着主程序和通讯插件之间可以进行很自由的组合。每个通讯插件都是可以通过注册授权的方式进行加载,便于支持灵活的部署和产品销售。
  IO采集服务器是基于微软.NET开发,可以运行在Windows或Linux平台上,支持X86和ARM两种架构,对于需要前端部署的推荐采用工控一体机或工业化的树莓派。
  IO采集服务器的主要功能是利用通讯插件与智能设备通讯,支持的通讯方式可以是RS232、RS485、TCP/IP,利用各设备厂商提供的协议栈获取设备的相关数据,并利过云平台的物联网接入服务,将相关信息上传到云端的实时数据库内,同时定时和云的MQS消息服务器通讯,收取云端下发的控制命令,转发至设备。此外IOServer还可以设置数据的报警阙值,产生报警后将相关报警上传到云平台。

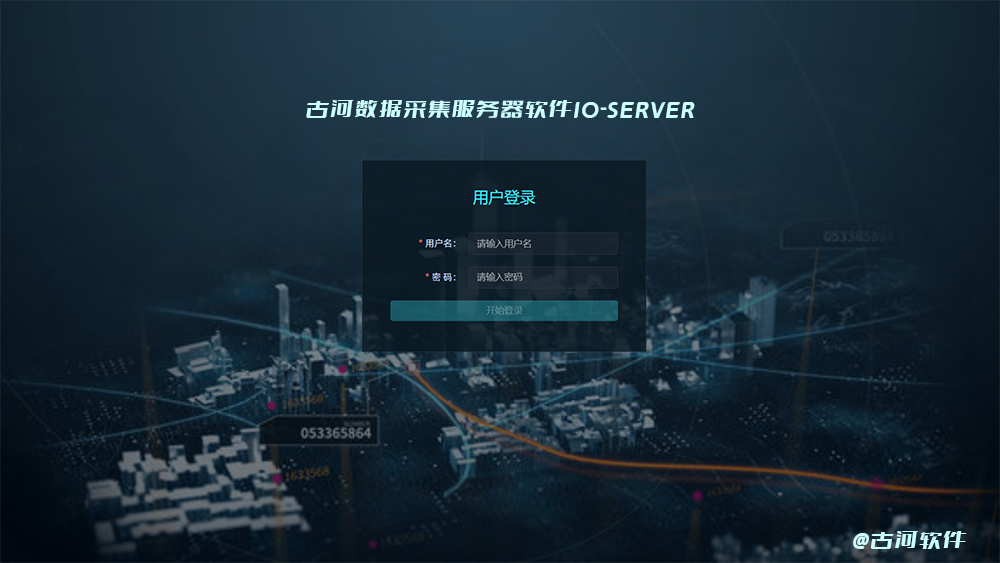

IOSERVER登录界面


二、 软件架构

      古河IO采集服务器软件[IOSERVER]采用插件模式设计,插件模式历史悠久,各种中大型软件基本上都会实现插件机制,以此支持功能扩展,从开发层面上,宿主和插件分开编译,并发编程,宿主和插件可以同时进行开发,互不干扰;从部署层面,插件机制也可实现功能解耦,按需加载模块;插件模式对于并行开发、项目部署、功能定制等都有比较大的优势。

       古河采集服务器软件IOSERVER的插件管理框架主是完成通讯插件的注册、启动、停止、事件监听、指令下发功能,通讯插件是按照不同设置的通讯协议定制开发的,主要功能包括实现插件管理框架的启动、停止功能,采用轮询或事件订阅的方式采集设备中数据,接收插件管理框架下发的指令,下发到设备执行。

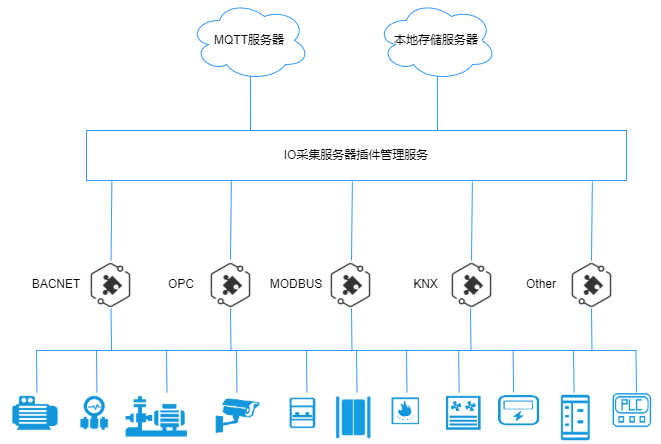

IOSERVER软件架构图

二、 功能模块

     1、主界面

      主界面用于PC端对系统进行配置,主要功能包含:

             工程管理:新建、打开、保存、另存

             通道管理:新建、删除、导入、导出、重命名、启用、禁用

             控制器管理:新建、删除、重命名、启用、禁用

             变量管理:新建、删除、重命名、启用、禁用、复制、粘贴、查找、替换

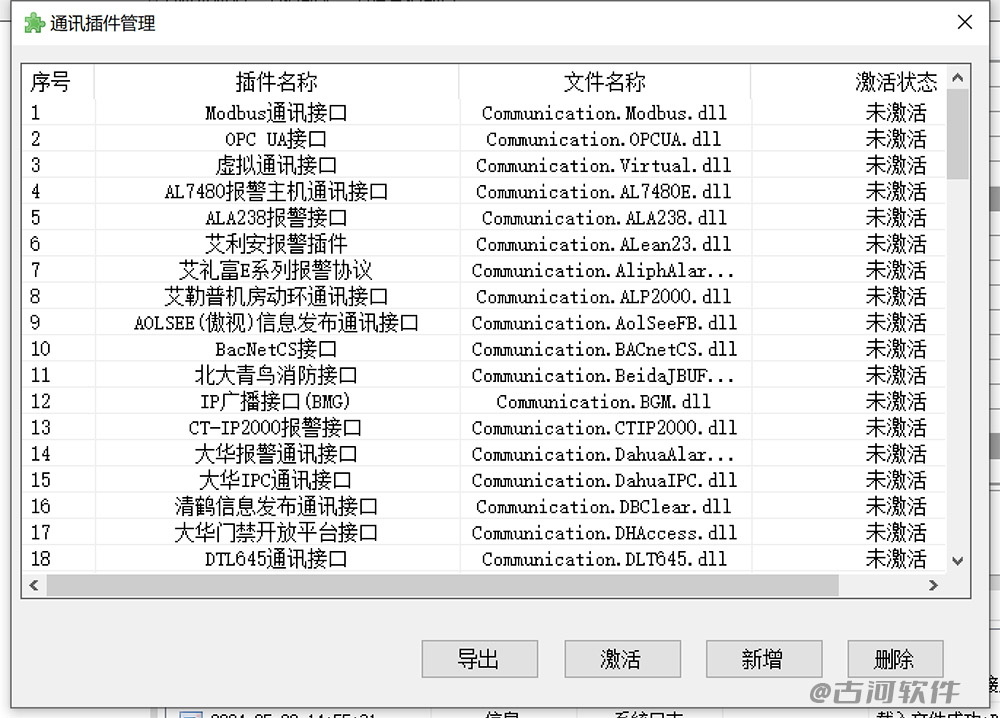

           2、插件管理
        IOSERVER采用插件的方式集成智能化子系统设备的数据,通过加载更多的插件模块来扩展更多的功能服务,插件管理的主要功能是按需导入工程所需的插件,同时可以输入插件的注册码,激活插件,没有激活的插件处于试用模式,试用模式下4个小时后插件将会停止工作。

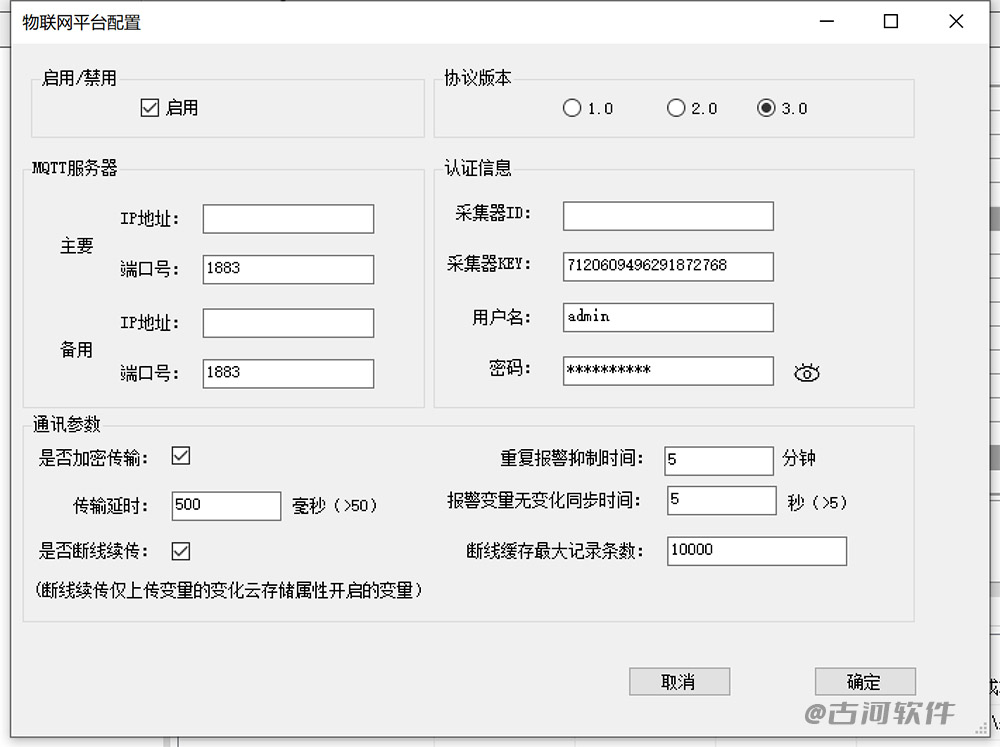

       3、物联网通讯配置

        IOSERVER采用MQTT协议和古河物联网平台通讯,通讯协议采用JSON文本的方式,协议为古河自定义的BLINK协议,通讯配置主要功能是配置云端物联网平台的IP地址和MQTT的ID、用户名、密码。




四、 安装部署

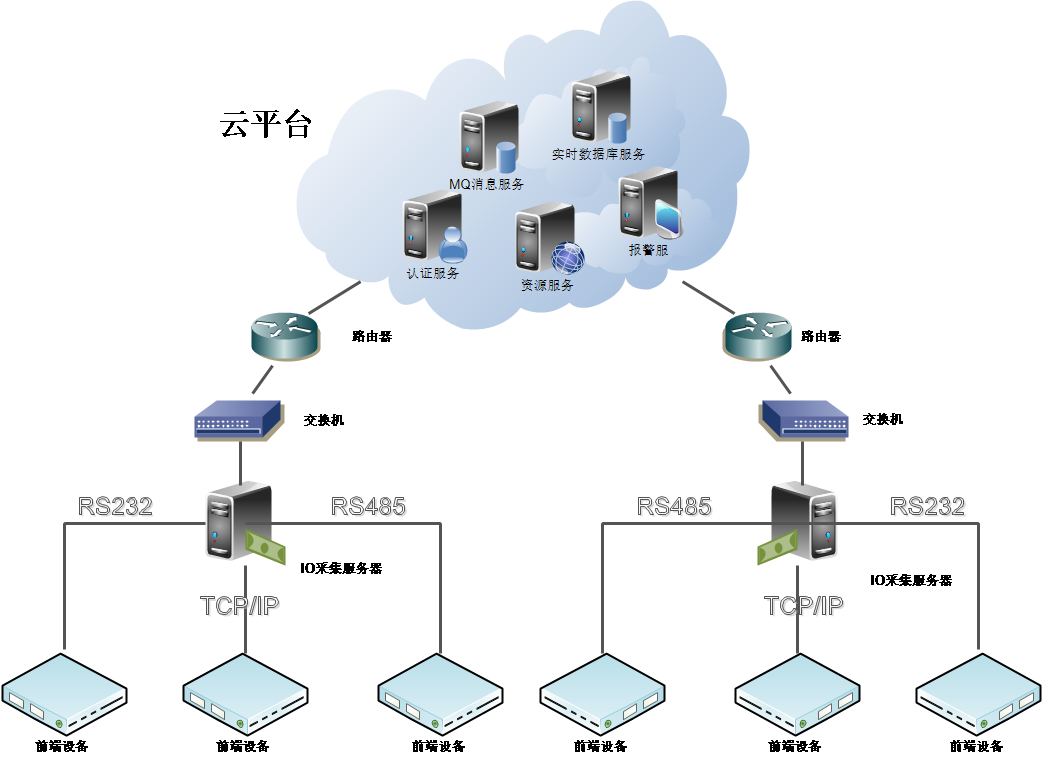

       IOSERVER通常是分布式部署、部署在靠近设备的边缘侧,IOSERVER在设备侧支持通过网络、RS232串口、RS485串口等方式和设备运行通讯,在平台侧IOSERVER采用TCP网络和云平台通讯,通讯协议是基于JSON的MQTT,MQTT是机器/物联网(IoT)连接协议。是一个极其轻量级的发布/订阅消息传输协议。对于需要较小代码占用空间和/或网络带宽非常宝贵的远程连接非常有用,是专为受限设备和低带宽、高延迟或不可靠的网络而设计。这些原则也使该协议成为新兴的物联网(IoT)世界的连接设备的理想选择。



四、软件用途

       随着物联网技术在工业领域的不断渗透,IO数据采集服务器作为连接“现场”与“云端”的枢纽, 起到承上启下的作用,在很多领域已经得到广泛应用。比如:
      √设备信息化:设备制造商为了降低售后服务成本,提高售后服 务效率,同时帮助设备用户减少非计划停机导致的损失,迫切需要搭建设备数字化远程运维中心,将 分散在千里之外的设备管控起来。

      √市政信息化:目前,燃气、水务、路灯等领域的管理者,越来 越希望借助物联网技术实现对市政装备的远程管理,大大提高了管理的精细化程度,节省了大量的人力、 物力和财力,实现了对基础设施的高效运营。

      √政府监测:环保、气象、地震等政府部门,为了加强自身监测 能力的建设,改变传统的依靠人力的弊端,提高监测和预测的准确性,也逐步采用物联网技术搭建了实 时在线监测系统,大大提升了监测效率。

五、通讯协议

    序号

        集成子系统信息

接入方式

接口协议

厂家

1

标准协议

TCP

OPC通讯



2

TCP/串口

Modbus



3

TCP

BacNet



4

TCP

SNMP



5

TCP

oBIX



6

TCP/串口

AT指令



7

TCP

MQTT



8

TCP

KNX



9

TCP

GDW376.1



10

TCP/串口

PSTN



11

监控系统

TCP

SDK包

大华

12

TCP

SDK包

海康

13

TCP

SDK包

宇视

14

TCP

ONVIF

汉邦

15

TCP

ONVIF

英飞拓

16

TCP

ONVIF

博世

17

TCP

ONVIF

天地伟业

18

TCP

ONVIF

华为

19

TCP

ONVIF

霍尼韦尔

20

TCP

ONVIF

科达

21

TCP

ONVIF

华安泰

22

入侵报警系统

TCP/串口

私有协议

艾礼安

23

TCP

私有协议

霍尼韦尔

24

TCP/串口

私有协议

博世

25

TCP/串口

SDK包

广拓

26

TCP

SDK包

海康

27

TCP

SDK包

海康

28

TCP

SDK包

英安特

29

TCP

SDK包

博世

30

TCP

SDK包

霍尼韦尔

31

TCP/串口

私有协议

豪恩

32

楼宇自控

TCP

BacNet

霍尼韦尔

33

TCP

BacNet

西门子

34

TCP

BacNet

江森

35

TCP

BacNet

施耐德

36

TCP

BacNet

Delta

37

TCP

BacNet

浙江中控

38

TCP

BacNet

同方

39

TCP

BacNet

柏顿

40

TCP

BacNet

格瑞特

41

TCP

BacNet

保瑞自控

42

一卡通

TCP

私有协议

捷顺

43

TCP

私有协议

富士

44

TCP

私有协议

立方

45

TCP

私有协议

大华

46

TCP

私有协议

海康

47

TCP

私有协议

披克

48

TCP

私有协议

霍尼韦尔

49

TCP

私有协议

汉军

50

消防报警

TCP/串口

私有协议

北大青鸟

51

TCP/串口

私有协议

利达

52

TCP/串口

私有协议

霍尼韦尔

53

TCP/串口

私有协议

新山鹰

54

TCP/串口

私有协议

泰和安

55

门禁系统

TCP

数据库

PORIS

56

TCP

数据库

威尔

57

TCP

私有协议

微耕

58

TCP

数据库

捷顺

59

TCP

数据库

立方

60

TCP

数据库

海康

61

TCP

数据库

大华

62

停车场系统

TCP

WebServers

海康

63

TCP

私有协议

Poris

64

TCP

数据库

捷顺

65

TCP

数据库

立方

66

TCP

数据库

海康

67

TCP

数据库

大华

68

信息发布系统

TCP

数据库

清鹤

69

TCP/串口

SDK包

励研

70

TCP

WebServers

视尔

71

巡更系统

TCP/串口

私有协议

Landwell

72

机房系统

TCP

数据库

艾勒普

73

TCP/串口

私有协议

雷诺士

74

TCP

私有协议

深圳共济

75

公共广播子系统

TCP

SDK包

艾普

76

TCP

SDK包

3A/ITC

77

TCP

SDK包

TKOKO/霍尼韦尔

78

智能视频分析系统

TCP

SDK包

智安邦

79

客房系统

TCP

私有协议

河东

80

TCP

私有协议

致远

81

GPS系统

TCP

私有协议

康凯斯

82

电力监控

TCP

Modbus

安科瑞

83

TCP

Modbus

斯菲尔

产品特点

FEATURES

产品图片

PICTURES

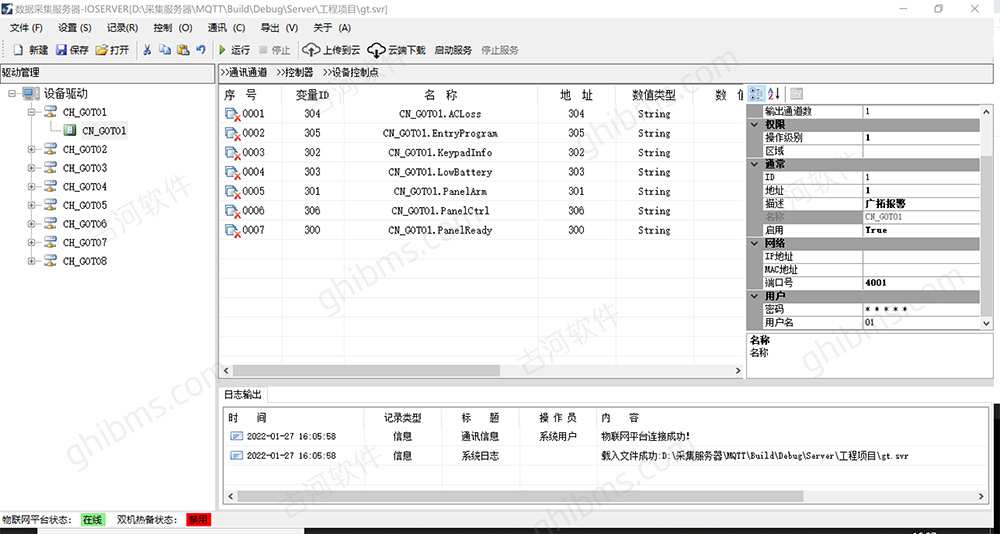

  • 主窗体

  • 插件管理

  • 双机热备
