图元与系统图编辑
使用设备、管线、仪表等图元搭建符合现场逻辑的二维画面。
产品展示
01 / 产品总体简介
古河IO-DESIGN通过Web图元、设备点位、动画和事件配置制作二维运行画面,服务机电系统图、设备监控和业务交互;常规画面配置完成,复杂规则可结合脚本与接口扩展。
面向系统集成商、组态工程师与应用开发团队

02 / 产品架构
通过采集组件和公共物联服务取得设备、点位、状态及授权接口。
配置设备、管线、仪表和图表布局,维护图库与组合图元。
关联点位、状态动画、事件和页面导航,复杂逻辑通过脚本或接口扩展。
检查数据及交互后发布,运行人员查看画面,实施人员持续维护配置。
03 / 核心功能
使用设备、管线、仪表等图元搭建符合现场逻辑的二维画面。
维护常用图元、组合组件和画面,支持同类项目持续交付。
将图元属性关联到设备点位,核对单位、类型和数据来源。
通过颜色、状态和图表表达实时运行信息及变化。
配置点击、导航和允许动作,控制操作核对权限与反馈。
验证画面、绑定和交互后发布,保留工程与配置便于后续变更。
04 / 界面与用途
IO-DESIGN面向系统集成商、组态工程师和应用开发团队,用于制作Web中的二维系统图、设备监控画面和业务看板。使用者看到的是完成组态并发布的运行页面;实施人员使用编辑器配置图元、数据与交互。复杂业务仍可通过脚本、接口或二次开发扩展。
使用基础形状、文字、图片和行业图元表达设备与管线,调整位置、尺寸、颜色和层次。可以组合对象形成可复用图元,按工程维护统一样式。
将图元属性关联到实际点位,显示数值、状态、颜色和动画。优先设计运行、停止、故障与数据失效的区别,使人员能够判断数据是否仍然有效。
通过点击、弹窗、页面跳转和事件动作查看设备详情或相关业务,按配置嵌入图表和趋势。涉及操作时,确认权限、参数及返回结果。
在编辑器中组织设备、管线、文字和信息区,设置图元属性及排列。布局应突出系统关系与主要参数,发布前检查标签、图层和点击目标。

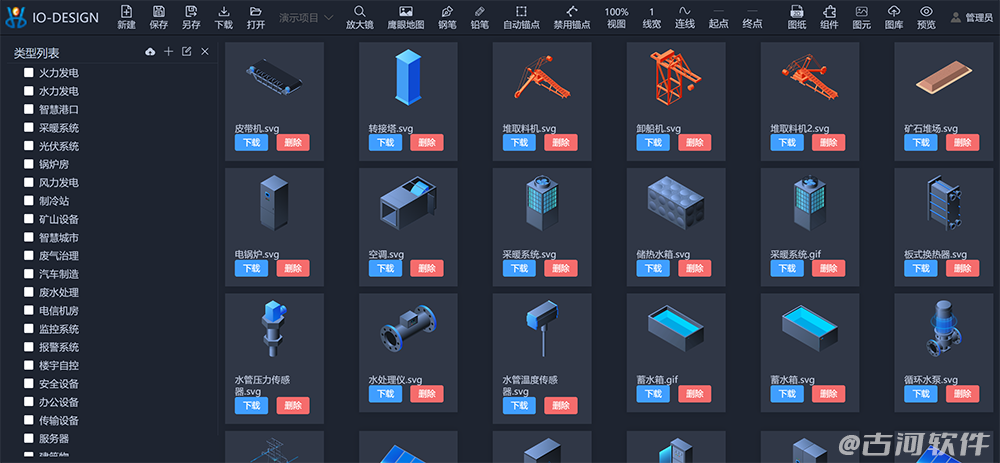

使用基础和行业图元,组合成项目常用设备或系统模块。复制后需重新核对绑定与动作,避免画面名称改变而数据仍指向原设备。

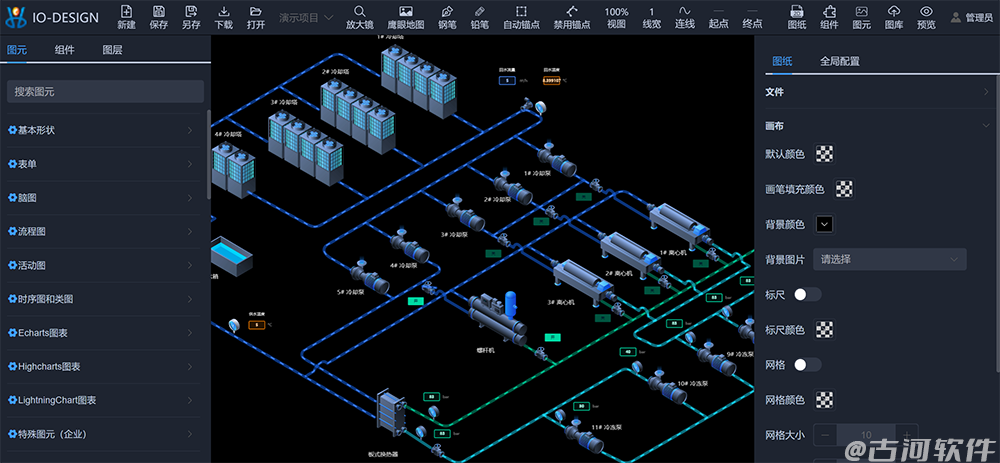

按实际工艺连接设备和管线,使用状态、流向及数据标签呈现运行关系。图形与点位一一对应,复杂控制逻辑由相应系统或经过验证的应用承担。

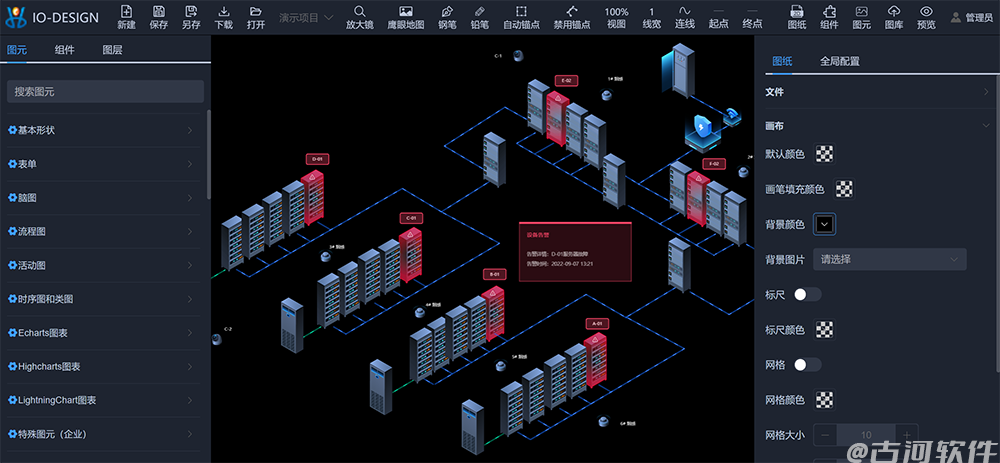

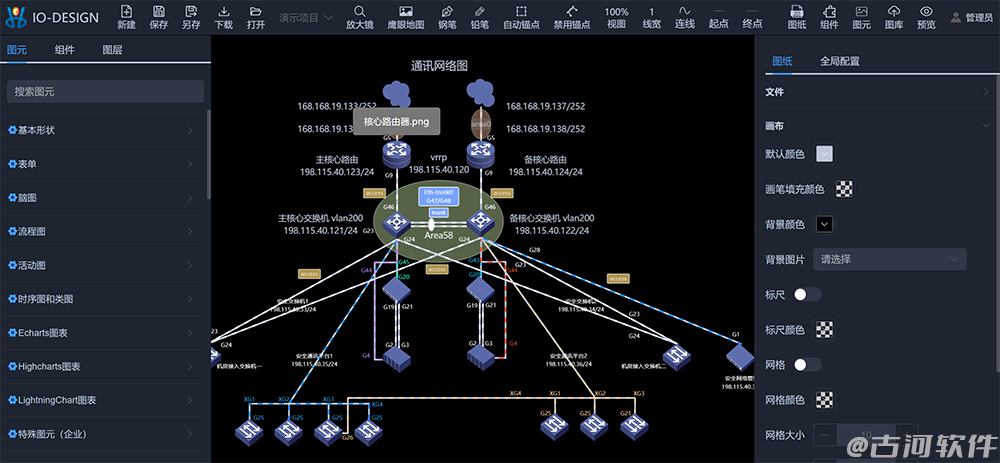

可用拓扑和对象层级组织设备、系统或业务入口,通过页面切换与弹窗查看相关信息。图中连线与对象来自工程定义,应随设备变更维护。

明确值班人员要查看的设备、关键参数、系统关系及异常处理入口,准备系统图和点表。
按实际系统连接设备与管线,安排主要数值、趋势和操作入口,保持名称和单位一致。
逐项核对设备与变量,配置状态和事件,检查数据失效、控制拒绝及动作反馈。
在实际桌面和移动宽度验证可读性、点击、权限和刷新,发布运行页面并保存配置;后续变更按版本回退和复核。
产品使用资料
IO-DESIGN的编辑器负责制作和维护画面,发布后的运行页面供值班人员查看与操作。把布局、数据和交互分别配置,日后更换设备或修改点位时就能找到对应位置。
画布安排系统图的整体布局,图元表达设备、管线、文字和数值;组合图元可在同类画面中复用。
把图元的显示属性绑定到设备点位,分别配置数值、单位和状态;数据失效与设备停机应有不同表达。
状态动画说明设备怎样运行;点击、弹窗和页面跳转帮助人员进入趋势或设备详情。涉及控制时同步配置权限和结果反馈。
先在预览中检查点位、动画和点击结果,再发布运行画面。常规画面通过配置制作,复杂规则和跨系统业务可用脚本或接口扩展。
画面示例:放置水泵与管线图元,绑定运行状态、温度和告警点位;点击水泵打开趋势,预览确认数据与对象一致后发布。
组态负责画面与业务交互,现场数据由IOSERVER、网关或已接入平台提供。软件页面的动作反馈需与实际设备回采一起核对。
下载IO-DESIGN产品说明(TXT)资料整理:南京古河软件 · 2026-09-27 · 产品功能、界面与使用流程说明
| 组成 | 负责什么 | 如何组合 |
|---|---|---|
| IOSERVER与边缘网关 | 现场协议适配、采集与转发 | 把设备点位提供给上层公共平台 |
| 公共平台与BIOT | 设备、数据、历史、告警、权限及接口 | 供组态图元与业务应用使用同一设备身份 |
| IO-DESIGN | 二维画面制作、绑定、交互和发布 | 供IBMS及行业产品形成运行界面 |
| BIM与UE5场景 | 三维空间定位与定制场景交互 | 按管理目的组合,业务数据与二维入口可共用 |
Web业务平台采用Java / Spring Cloud。IO-DESIGN用于浏览器中的HTML5画面,常规制作通过配置完成,复杂交互可使用脚本和接口;是否适配特定浏览器、数据接口及终端,在交付版本中确认。
系统图、设备与点位清单、单位及数据状态、岗位权限、页面尺寸和业务入口。先完成一张代表性画面,确认视觉和使用流程。
画面、图元、绑定、事件、数据接口及权限配置形成清单。自定义脚本和扩展功能附相应说明,避免后续只能修改外观。
核对真实数据、异常状态、历史入口、操作反馈和不同宽度阅读;按目标设备规模与刷新要求验证性能,并检查发布与回退。
技术参数与相关资料
用一套冷热源系统图演示设备状态、管路动画、趋势查询和授权操作,分别核对画面变化与设备反馈。
下面的公开资料可用于了解相关系统的建设背景和应用场景。具体交付模块、版本与现场接口仍需结合本项目核对。
公开案例用于交流科研建筑的系统集成与可视化场景。
参考设备监测与业务入口的建设背景。
建议现场完成“放置图元—绑定点位—配置状态—预览发布”,并尝试修改一台设备的绑定。这样能看清日常实施工作中哪些可配置完成,哪些需要扩展开发。
IO-DESIGN聚焦可视化制作环节:把设备、管线、仪表和图表排成符合现场逻辑的画面,再绑定点位、状态和操作。常用图元与画面可以复用,便于同类机房和多楼栋项目持续交付。
组合基础图元、行业素材和自定义图元,制作空调、给排水、配电等监控系统图;图元外观可以具有立体效果,编辑和数据绑定以二维组态为核心。

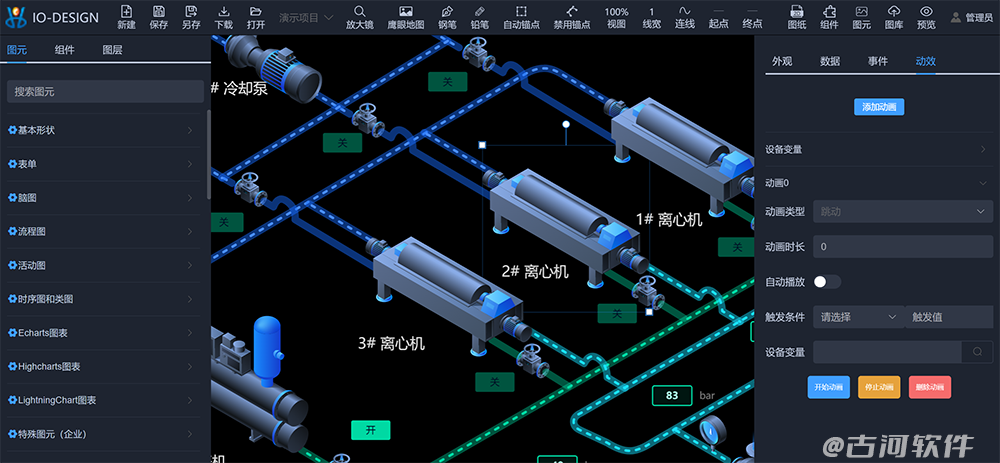

将实时数据、历史曲线或接口数据绑定到图元和图表,用颜色、闪烁、流动等动画表达运行状态,让画面有清楚的业务含义。
配置画面切换、弹窗和授权操作入口,复用图元与属性绑定方式。同类系统扩展时,重点核对设备映射,而不必重复从空白画布开始。
