古河IBMS集成西门子S7协议操作指引

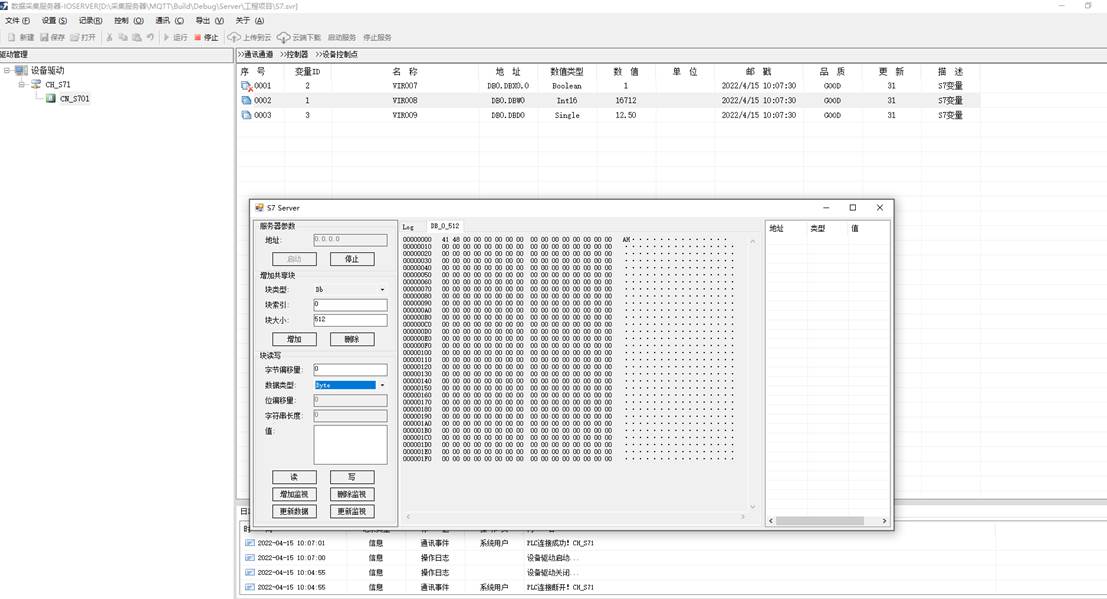

IOSERVER S7协议调试指引

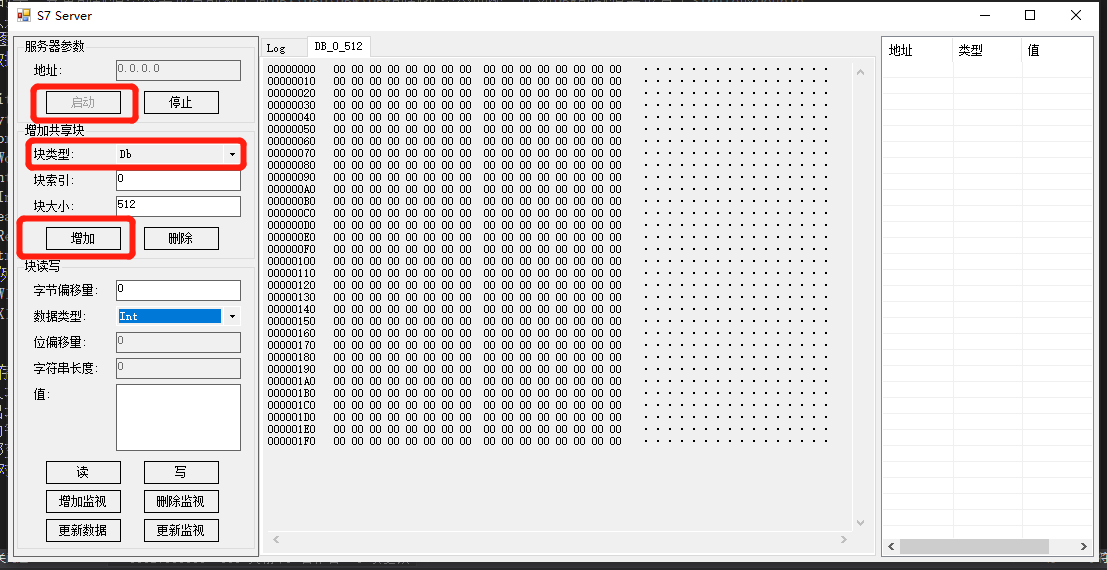

  1. 仿真工具

  1. IOSERVER的配置

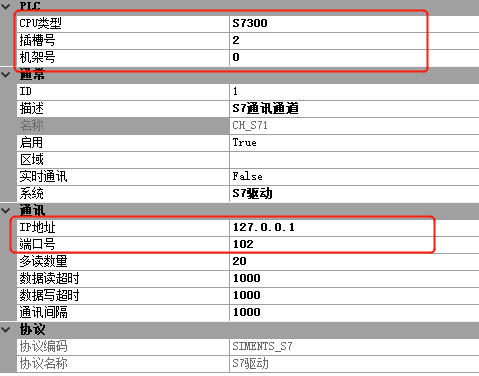

       1)通道的配置

  2)控制器的配置

控制器仅作为变量分组内,无需专用配置

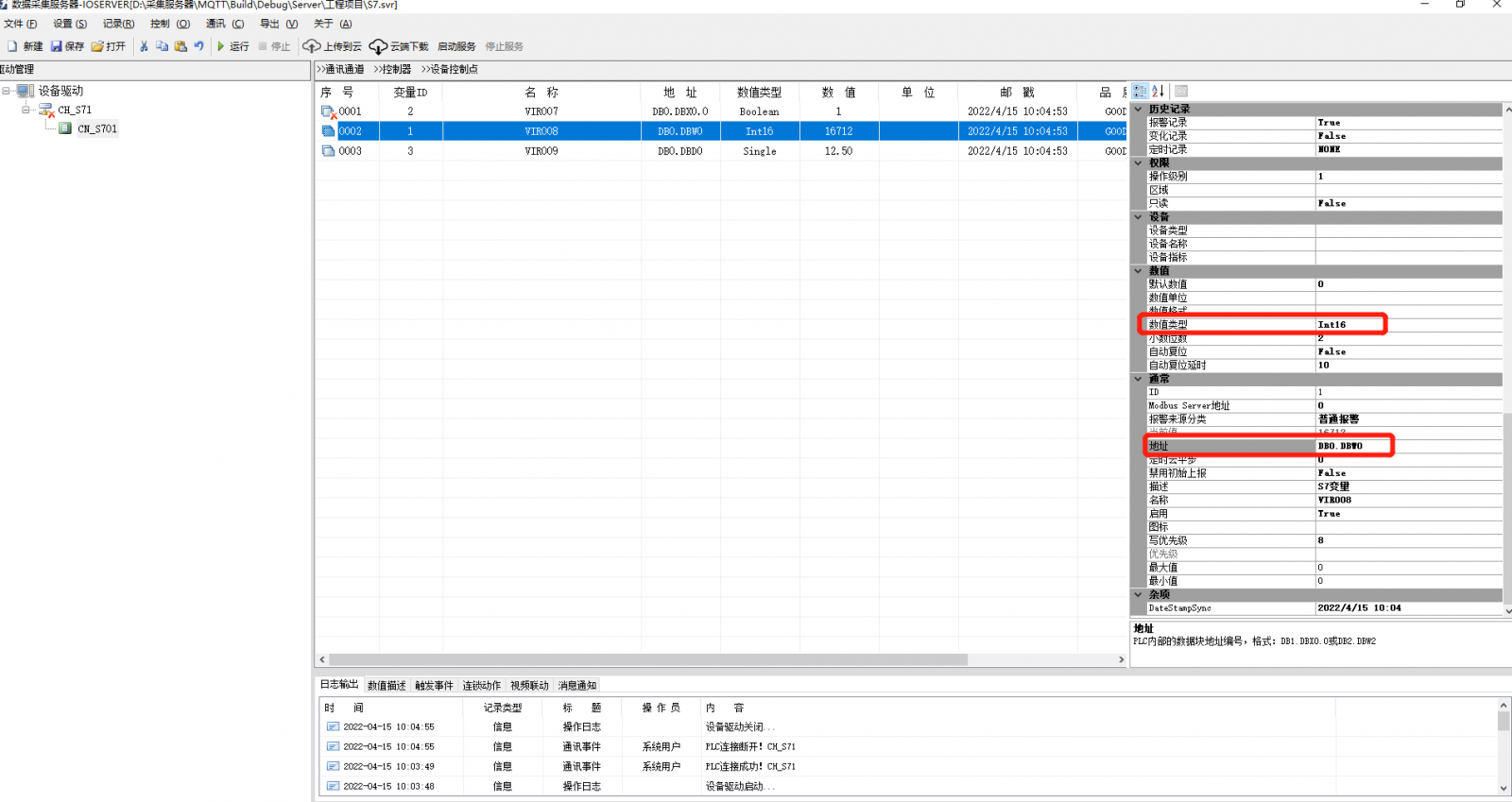

  3)变量的配置



填写为西门子PLC的数据块地址,比如DB1.DBX0.0

西门子常用地址说明:

DBX读取位,比如bool类型;比如:DB0.DBX0.0, DBX可以是三段的,就是可以有两个“.,其它的通常一个

DBW读取字16字节整数;比如:DB0.DBW0

DBD读取两字,32位整数;;比如:DB0.DBD0

   要注意的是,变量的数值类型要设置的和上面DBXDBDDBWDBR的数据类型匹配,比如DBR的数值要设置了SingleDouble

      DB工程中是在西门子的博图软件中创建,比如包含布尔量,int型变量,real型变量,地址分别为DB2.DBX0.0DB2.DBW2DB2.DBD4

  西门子PLC数据类型和IOSERVER的对应

        西门子       IOSERVER

        Bit----------------Boolean

        Byte--------------Byte

        Word-------------UInt16

        DWord-----------UInt32

        Int-----------------Int16

        DInt--------------Int32

        Real--------------Single

        LReal------------Double

        String------------String



  1. 其它注意

   DB1.DBW1

   DB1.DBX1.1

   M16.1

   Q0.1

   I:输入地址,对应输入模块通道

   Q:输出地址,对应输出模块通道

   M:辅助寄存器地址

   L:局部变量地址,相当于程序中的内部变量地址

   D:应该对应的书DB数据块地址。
