智慧建筑管理系统IBMS的架构设计

       智慧建筑管理系统是弱电智能化系统的专业综合管理平台,用于建筑的智慧化统一管理,实现统一平台管理大楼所有资源、设备设施、空间,支撑大楼不同部门使用需求,以利于节约管理成本和使用成本,统一服务,铸造智慧建筑。

       古河智慧建筑集成管理云平台打破传统建筑智能化各子系统的单独建设的模式,采用“云+管+端”重新定义建筑末端的设备和传感器等,拆分重组,通过统一的物联网IOT把不同专业的设备生产数据融合,通过标准的API向上支撑应用服务,结合云计算、物联网、大数据、可视化等技术的建筑动态管理系统,以人为本的服务方式,以数据驱动大楼内各场景的智慧。

       技术架构设计应遵循“总体规划、分步实施”和“从上而下设计,从下往上实施”的原则,采用云,管,端技术架构,融合传统智能化各子系统,采用的通信协议应是统一的标准接口协议。系统之间实时数据、控制命令的传输采用TCP/IP协议,由统一数据平台做数据清洗,处理等。要求具有安全可靠性、高可用性、容错性和可维护性和快速的响应。统一管理平台应汇集项目内外各种相关设备、空间和管理消息,对各种类型的子系统应具有智能的信息采集及数据通信能力。

        智慧建筑平台部署在服务器群组中,采用云技术方案,保证数据安全,用于实现对建筑的统一监控、维护、自动化控制,涵盖了BAS、暖通、冷源、给排水、配电监控、能源管理、电梯控制、出入口控制、智能照明、智能抄表、巡查对讲、视频安防、入侵报警、停车及反向引导、信息发布、访客管理、会议系统、广播系统、网络管理、自监控等子系统的上层软件功能,内置了数据采集平台、资源管理平台、告警管理平台、自动化控制平台、综合呈现平台、统计分析平台、信息发布平台、工作协同平台、运维管理小程序、客户微信小程序。

       古河智慧建筑集成管理云平台使用先进技术,引入Java Spring Cloud微服务和Docker容器技术,将智能化不同场景中的各个功能封装成多个相对独立运行的软件容器,以微服务的方式将相应的功能交付给用户使用。将智慧建筑实现的功能和业务逻辑,通过容器以建筑功能虚拟化的方式来实现,同时应引入负载均衡和高可用技术以及自管理技术,搭建统一的服务池实现系统的高健壮性及一致性服务,实现建筑管理的全时驱动,时间/空间/设备设施统一管理和控制,最终达到智慧管理目标。

       古河智慧建筑集成管理云平台统筹设计智能化系统的整体系统功能架构,便于业主使用一套系统即可实现对各个功能子系统的统一融合管理。

     (1)设备层-:主要是建筑现场的各个子系统的前端设备,按照设计点位部署方式和技术要求,安装实施要求。

     (2)接入层-:通过交换机、物联网管道侧设备、软件定义IOT边缘接入设备或类似功能产品、多媒体终端、无线路由器以及第三方子系统数据接口,标准接入各类设备和专业子系统,达到弱电施工建设和后期运维管理的统一化、标准化、智能化、智慧化。

    (3)平台层-:采用公共云或私有云方式,保证大楼的数据安全性,可以部署在云服务器或本地的服务池方式实现各专业的控制,保证数据高度的稳定性。当某台设备宕机后,平台仍然稳定运行。实现大楼各专业子系统的数据融合,统一化处理,对外提供统一的数据服务接口,为上层应用支撑数据基础,减少智慧建筑功能的二次开发。

   (4)应用层:通过数据中心(物联网IOT)向北向提供标准的API接口,打通各个子系统数据,实现建筑的操作系统,上层应用按照业务部门使用的需求和管理需求,系统模块的功能好像下载“APP”一样方便使用,按需开发,部署,呈现,使用,以及后期扩展,落地智慧楼宇的生态功能。应用层其实现智慧建筑的一卡通或者一码通(虚拟卡)、智慧停车、智慧办公、智慧测温、智慧楼宇控制、综合安防、权限管理、智慧空间管理、智能照明、访客管理、广播系统、出入口控制、信息发布、智慧节能等功能。通过统一呈现实现按照不同用户权限,通过微信小程序,电脑和大屏统一呈现、统一控制等。

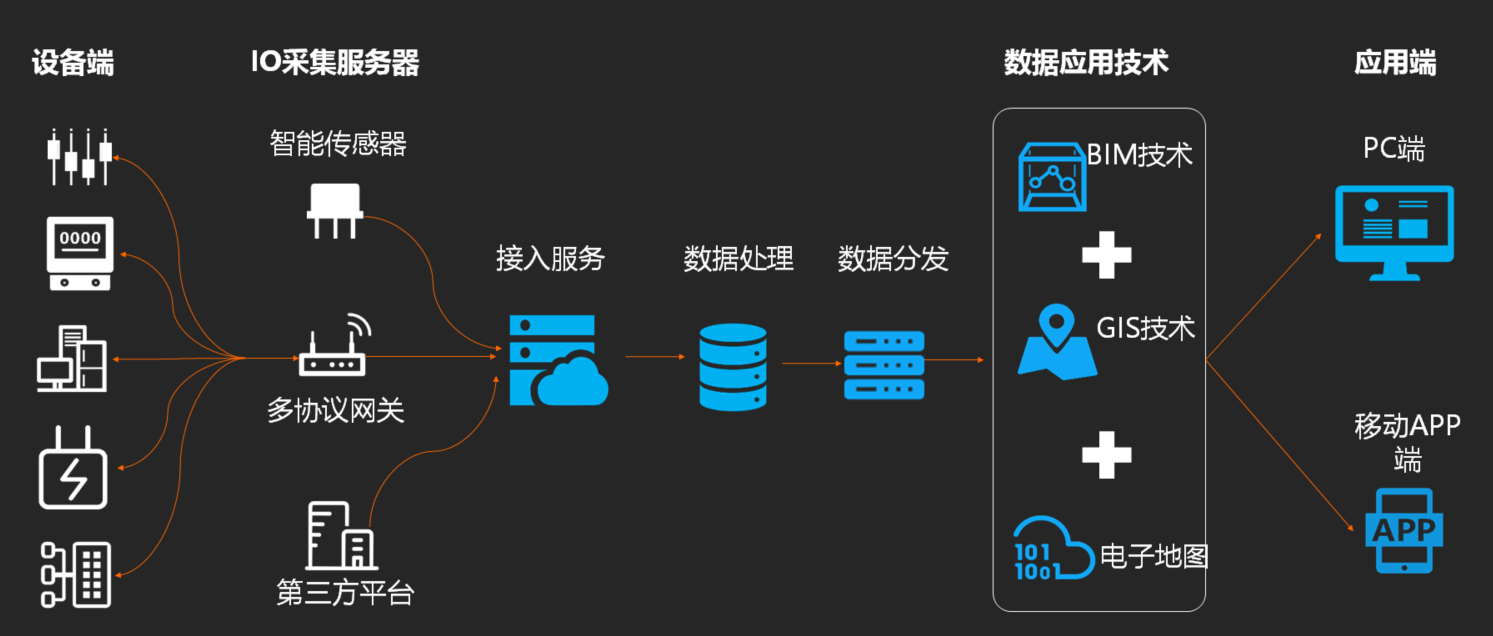

(技术架构图)

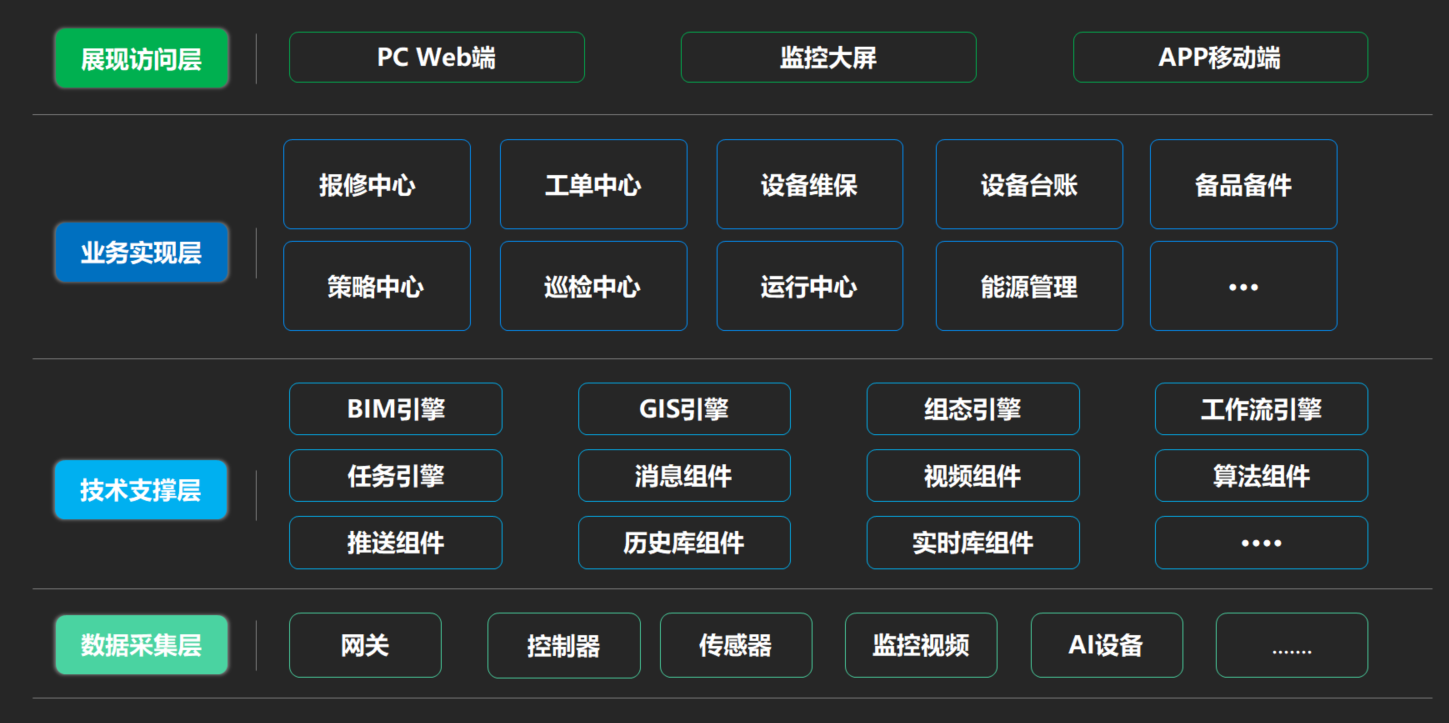

(业务架构图)
