引言
在现代建筑中,智能建筑管理系统(Intelligent Building Management System,IBMS)已经成为提高能源效率、提升用户舒适度和优化运维管理的关键工具。而在这些系统中,如何实现不同设备和系统之间的互联互通,是一个重要的技术挑战。OBIX(Open Building Information Exchange)协议作为一种开放标准,提供了一个通用的数据交换框架,为IBMS的集成应用提供了有效的解决方案。本文将探讨OBIX协议在IBMS集成中的应用与实践,包括详细的协议通讯应用,如遍历点(Point),点的读取和写入数据。
一、OBIX协议概述
OBIX协议由OASIS(Organization for the Advancement of Structured Information Standards)组织发布,是一种基于Web服务的标准协议,旨在促进智能建筑系统中设备和应用程序之间的信息交换。OBIX使用XML和RESTful API来实现数据传输和交互,具有以下特点:
1. 开放性:OBIX是一个开放标准,任何厂商都可以基于该协议进行开发,避免了专有协议带来的兼容性问题。
2. 灵活性:OBIX支持多种数据格式和传输协议,如HTTP、SOAP等,适应不同的应用场景和需求。
3. 扩展性:OBIX协议具有良好的扩展性,可以根据实际需求进行功能扩展和定制。
二、OBIX在IBMS中的应用场景
1. 多系统集成
在一个智能建筑中,通常会有多个子系统,如暖通空调(HVAC)、照明控制、安防系统、电梯管理等。不同系统之间需要进行数据交换和联动控制。OBIX协议提供了一种标准化的数据交换方式,使得不同系统之间的集成变得更加容易。例如,可以通过OBIX协议,将HVAC系统的温度和湿度数据传输到照明系统,实现根据环境条件自动调节照明亮度。
2. 远程监控与运维
OBIX协议的Web服务特性,使得远程监控和运维变得更加便捷。运维人员可以通过互联网访问建筑物的各类设备和系统,实时监控其运行状态,并进行远程控制和故障排除。这不仅提高了运维效率,还降低了运维成本。
3. 数据分析与优化
智能建筑系统产生大量的数据,这些数据对于优化能源使用、提升用户体验具有重要意义。通过OBIX协议,可以方便地收集和整合来自不同系统的数据,进行统一管理和分析。例如,可以将电表数据、HVAC系统数据、照明系统数据等集成到一个数据平台,通过数据分析发现能耗高峰时段,并制定相应的节能策略。
三、OBIX协议的详细通讯应用
1. 认证机制
OBIX协议中常用的认证方式之一是基本认证(Basic Authentication)。这种认证方式通过在HTTP请求头中包含用户名和密码的Base64编码字符串进行身份验证。以下是一个基本认证的示例:
构建认证头:将用户名和密码拼接为“username:password”格式,并进行Base64编码。
plaintext
Authorization: Basic dXNlcm5hbWU6cGFzc3dvcmQ=
发送带认证头的请求:
http
GET /obix/config/Drivers/BacnetNetwork/DDC1/points HTTP/1.1
Host: 192.168.1.10
Authorization: Basic dXNlcm5hbWU6cGFzc3dvcmQ=
2. 遍历点(Point)
OBIX协议中,设备和系统的各个数据点(Point)是基本的管理和监控单元。通过OBIX协议,可以遍历这些点并获取其详细信息。以下是一个典型的遍历点的操作流程:
请求点列表:通过OBIX服务器的URL发送HTTP GET请求,获取系统中的点列表。
http
GET /obix/config/Drivers/BacnetNetwork/DDC1/points HTTP/1.1
Host: 192.168.1.10
Authorization: Basic dXNlcm5hbWU6cGFzc3dvcmQ=

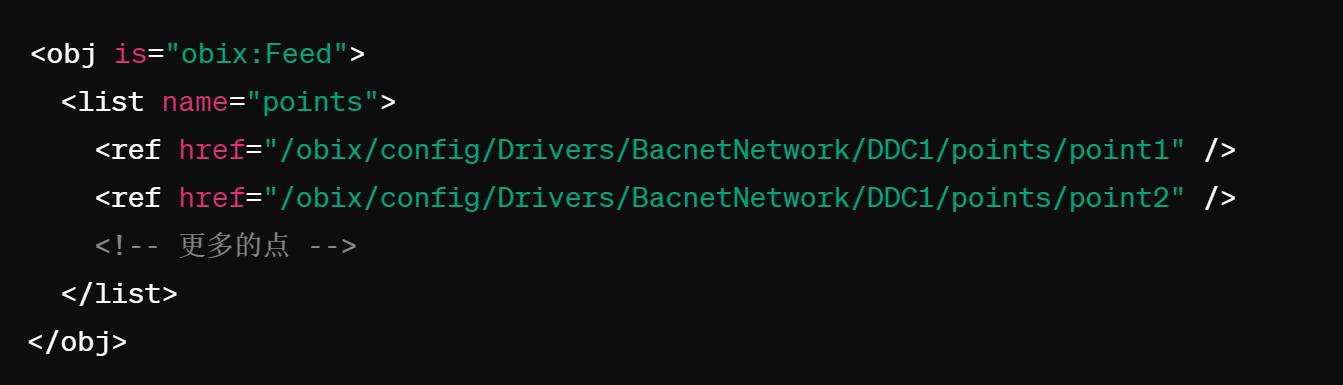

解析点列表:服务器返回包含所有点的XML列表,解析该列表以获取每个点的详细信息。
xml
获取点详细信息:对每个点的URL发送HTTP GET请求,获取点的详细信息。
http
GET /obix/config/Drivers/BacnetNetwork/DDC1/points/point1 HTTP/1.1
Host: 192.168.1.10
Authorization: Basic dXNlcm5hbWU6cGFzc3dvcmQ=

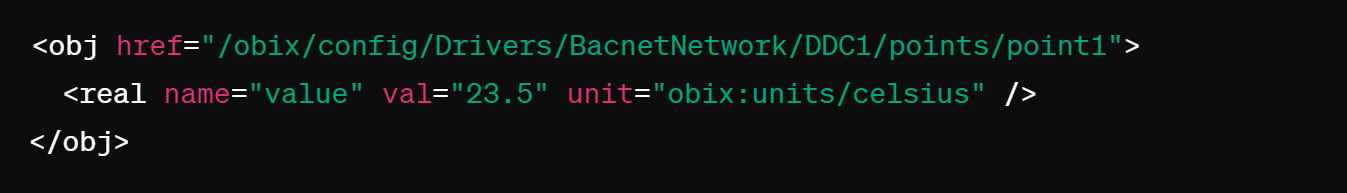

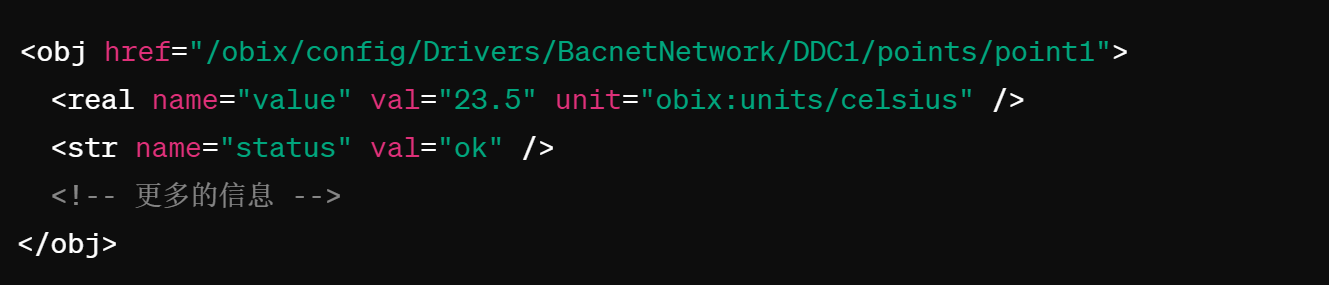

点详细信息的响应:
xml
3. 读取数据
读取数据是OBIX协议的基本功能之一,通过HTTP GET请求,可以获取系统中各个点的当前值。以下是一个读取数据的示例:
发送读取请求:对指定点的URL发送HTTP GET请求,获取当前值。
http
GET /obix/config/Drivers/BacnetNetwork/DDC1/points/point1 HTTP/1.1
Host: 192.168.1.10
Authorization: Basic dXNlcm5hbWU6cGFzc3dvcmQ=
解析返回数据:服务器返回包含点当前值的XML文档,解析该文档以获取数据。
xml
4. 写入数据
通过OBIX协议,还可以向系统中的点写入数据,以实现对设备的控制。以下是一个写入数据的示例:

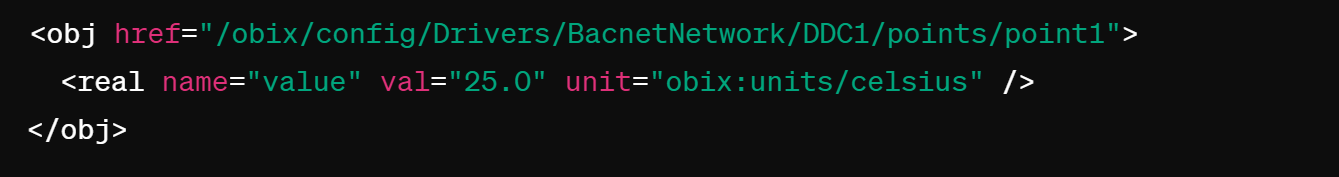

构建写入请求:构建包含新值的XML文档,并通过HTTP PUT请求发送到指定点的URL。
xml

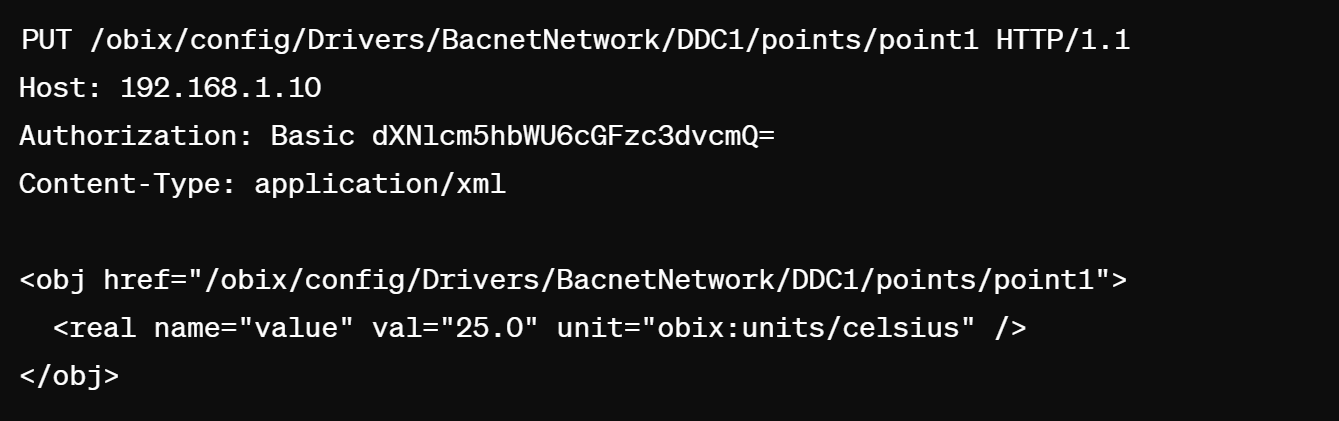

发送写入请求:

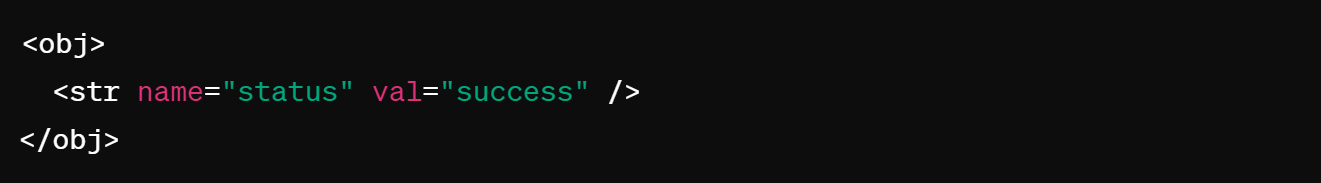

解析响应:服务器返回写入操作的结果,通常是一个包含状态信息的XML文档。
xml
四、obix调试工具

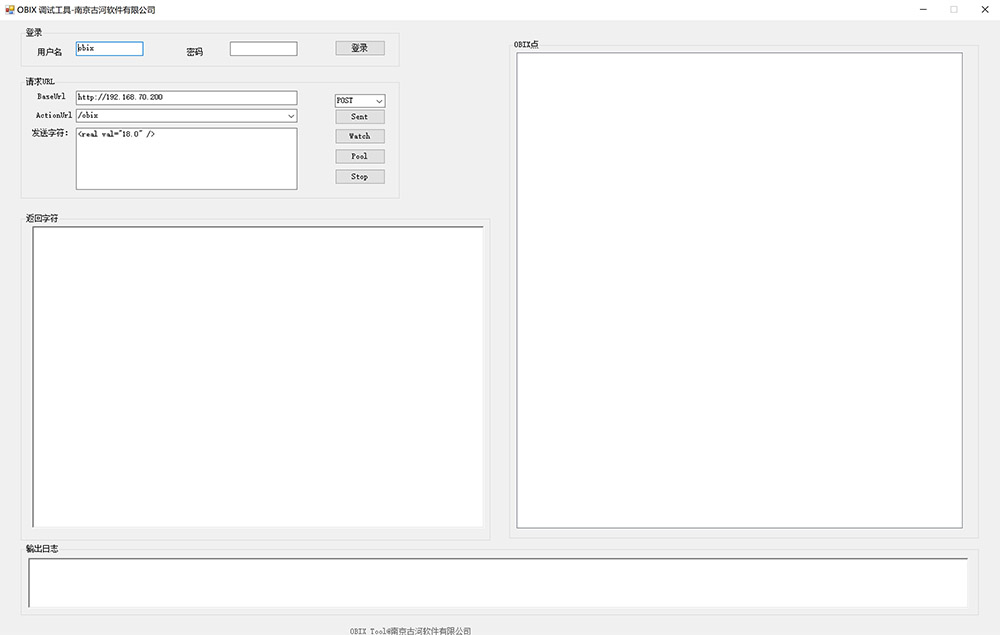

为了方面调试,南京古河软件开发OBIX调试工具,可以实现obix常见的读、写点的功能,并可以遍历解析点。
五、OBIX在IBMS集成中的实践案例
1. 案例一:某大型商场的智能管理系统
在某大型商场的智能管理系统建设中,采用了OBIX协议进行多系统集成。通过OBIX协议,将HVAC系统、照明系统、电梯管理系统和安防系统进行了集成,实现了以下功能:
综合监控:通过统一的监控平台,实时监控各个系统的运行状态。
联动控制:实现了不同系统之间的联动控制,例如,当检测到某个区域人流量较大时,自动增加该区域的通风和照明。
数据分析:对各系统的运行数据进行综合分析,优化能源使用,提升用户体验。
2. 案例二:某写字楼的远程运维系统
在某写字楼的远程运维系统中,采用了OBIX协议进行设备监控和故障诊断。通过OBIX协议,运维人员可以远程访问和控制各类设备,如空调机组、水泵、照明设备等。当某个设备出现故障时,系统会自动生成报警信息,并通过OB
IX接口发送给运维人员,实现快速响应和故障排除。
五、OBIX协议在IBMS集成中的优势
1. 提高系统兼容性
OBIX协议的开放性和标准化特性,使得不同厂商的设备和系统可以无缝集成,避免了专有协议带来的兼容性问题。
2. 降低集成成本
采用OBIX协议,可以减少不同系统之间的接口开发和调试工作,降低系统集成的成本。
3. 提升系统灵活性
OBIX协议支持多种数据格式和传输协议,适应不同的应用场景和需求,提高了系统的灵活性。
六、结论
OBIX协议作为一种开放标准,在智能建筑管理系统的集成应用中具有重要的作用。通过OBIX协议,可以实现不同系统之间的无缝集成、远程监控与运维、数据分析与优化等功能,提高系统兼容性、降低集成成本、提升系统灵活性。在未来的发展中,随着智能建筑技术的不断进步,OBIX协议将会在更多的应用场景中发挥其独特的优势,为智能建筑的发展贡献力量。
